開発コンセプト

従来のスパウトでは対応できないレトルト殺菌が可能。

ベビーフード、スマイルケア食(介護食)などの食品も対応可能に!

スパウトパックで130℃のレトルト殺菌を実現しました。

※内容物によって異なりますので、必ず事前テストをお願いします。

用途例

食品

カレー・パスタソース惣菜丼の具
ストレート麺つゆスープおかゆ・雑炊
プリン・ゼリーおしるこ・味噌汁ベビーフード
スマイルケア食
(介護食)
防災食フルーツ・野菜ペースト

非食品

ペットフード釣りえさ

規格袋

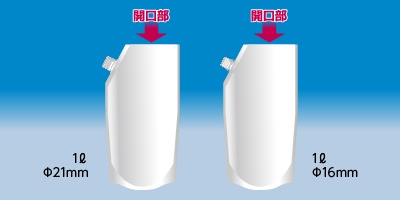

1ℓコーナータイプ 好評発売中!

  • 形態:スタンディングパウチ
  • 寸法:160×290(41)mm
  • 材質:PET12//AL7//ONY15//CPP100
  • 口径:大口( Φ 21)、中口( Φ 16)
  • 入数:200枚( Φ 21)、250枚( Φ 16)

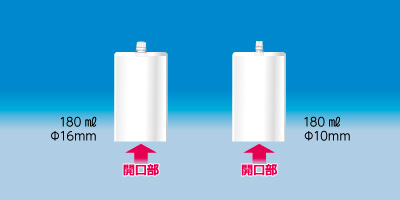

180㎖センタータイプ 好評発売中!

  • 形態:三方袋
  • 寸法:120×200mm
  • 材質:PET12//AL7//ONY15//CPP80
  • 口径:中口( Φ 16)、小口( Φ 10)
  • 入数:450枚( Φ 16)、800枚( Φ 10)

※仕様は都合により変更する場合があります。

このようなことでお困りではないですか?

  • スパウトを付けたかったが、レトルト殺菌が必要な商品のため、断念していた。
  • ビンや缶を使っているが、軽く、減容が可能なパッケージが求められている。
  • 食べる時に、皿や容器に移し変えることが面倒。
  • レトルト殺菌をしているベビーフード・介護食等でスパウトパックを使用したい。

特長

  • レトルト殺菌(耐熱温度:130℃まで)に対応。
  • リキャップが可能。
  • 直接スプーンへの絞り出しが可能。
  • 口径 Φ 16mm、口径 Φ 21mmは具入り製品におすすめです。
  • 商品に応じたパウチ材質の選定が可能。(透明ハイバリア・アルミ)

対応製品

口径: Φ 21mm
固形物入りの製品に

口径: Φ 16mm
固形物入りの製品に

口径: Φ 10mm
液体、粘体製品に

コンセプト

コンパクト殺菌機・調理器もご提案いたします。

小型レトルト殺菌装置

レトルト殺菌対応スパウトパックを高温、⾼圧で調理と殺菌ができるコンパクトな熱⽔噴流式調理殺菌装置。コンパクトなので小ロット生産、試作・試験用に最適です。
(最高殺菌温度 130℃)

小型高温高圧調理機

家庭用洗濯機並みのコンパクトサイズ。給排水と電源で運転でき、ボイラーは必要ありません。小ロット生産に適しておりどんな場所にも手軽に設置できます。
(最高殺菌温度 121℃)

多種類スパウトに対応したマルチタイプ!

スパウトパックやボトルを効率よく
1人で充填&キャッピング

スパウト製品の全てのサイズに対応。スパウトピラーにも対応。

  • ホルダーにスパウトパックとキャップを供給することで充填、キャッピングまで行います。

  • 資材供給と目視検査を1箇所に集約したレイアウトにより、1名の作業者で充填&キャッピングが行え、高い省力効果を発揮します。

  • 8ケのホルダー部を交換することで様々なサイズのスパウトが使用可能に。またパウチの形状にも制限が少ないためスパウトピラーの充填にも対応します。PETボトルの充填にも対応。ホルダーの交換も簡単にできます。

  • 高性能サーボ充填機を搭載しているので、非常に高い充填精度を誇り、液体から高粘度まであらゆる粘度のものが充填可能です。

  • 全動作をACサーボモーターで制御しているのでカム等の部品の交換をおこなう必要がありません。

  • キャッパーは各種サイズに対応し、トルク管理が可能です。

適用例

食品

おろしニンニクフルーツソース刻みショウガ
わさびペースト味噌
タレ

非食品

洗剤ジェルワックス
シャンプーリンス

スパウトパック

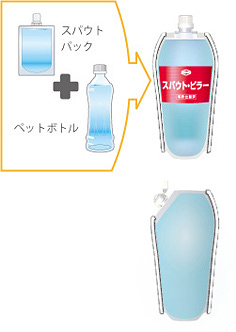

スパウトピラー

ペットボトル

寸 法 図

仕   様

生産能力10~20本/分(液質、作業者により変動します。)
ベースマシン中空式8分割インデックス
ステージスパウト用・ボトル用ホルダ・キャップ用より選択
充填方式スパウト:真空引き定量充填
ボトル :液面追従式定量充填
充填量 5.0~330.0ml、10.0~550.0ml、20.0~1100.0mlより選択
品種記憶数99品種:充填量・速度・なめらかさ・サックバック・昇降位置
接着部材質SUS304、バイトン、樹脂(特注にてSUS316)
キャッパーサーボコントロール式キャッパー
供給スイングモーション
トルク設定0.8~4.0N・mデジタル設定
オプション打栓装置、取り出しミニロボット、排出コンベヤ

液体から粘体まで幅広く兼用できる万能タイプのギヤ式充填機

《架台はオプション品です》

床置きタンクからの直引き充填

  • 高精度充填
    ギヤ動作量を正確に再現することにより、高精度充填が可能です。
    また、ギヤから送液の直後に充填ノズルをセッティングしており
    配管の圧力損失等によるバラツキがありません。

  • 広範囲充填
    デジタルスイッチにて充填量をカウント設定します。
    5~3000mlまでの充填が可能です。

  • タンク直引き充填
    床置きタンクから直引きして充填を行います。

  • 洗浄が容易
    サニタリー構造のため、洗浄が容易です。

    -オプション-
    ・シャットオフノズル
    ・本体架台テーブル上下式
    ・ラボジャッキー

適用例

食品

豆板醤調理味噌団子用タレ
トマトジュースケチャップジャム
プリンヨーグルトマヨネーズ
ソース香辛料など

非食品

シャンプーリンスジェル
洗剤ローションオイル

使 用 例

ホッパー

容量20Lの蓋付きホッパーを取付けられます。クリームなど粘性が高い充填物に最適です。

シャットオフノズル

充填終了後、ノズル先端部を閉じる為、液ダレがありません。粘体から液体まで使用できます。

仕   様

能  力15L/分
充填速度100ml時 20~50ショット/分
充填範囲5~3000ml
充填精度±1%(100ml以上の場合)
接液部SUS316及びPEEK材
電   源AC100V 0.4kw
エアー源0.5MPa 50L/分
機械寸法W200×L540×H300(mm)
機械重量25kg

水~高粘体一台で高精度充填

高粘度から液体まで、1台で定量充填でき
しかも瞬時に品種切り替えが可能!!

  • 広範囲な粘度対応
    高粘度(味噌・わさび等)から液体の充填にも対応します。

  • 床置きタンクからの直引き充填が可能
    カレー、ミートソース、トリートメント、リンス程度の粘体も高い自吸力により直引き充填できますので、上ホッパーへの供給作業や補給ポンプを使用せずに簡単に充填作業が行えます。

  • 具材混入充填が可能
    カレー、マカロニ等の具材にもやさしく、つぶさず充填が出来ます。

  • 分解洗浄が可能
    接液部が本体より完全に分離でき、しかもサニタリー構造なので工具なしで簡単に分解洗浄、滅菌が行えます。

  • 移動、高さ調節が簡単
    上下リフター式ワゴンの組み合わせで作業場所に簡単に移動でき、作業高さの調整が行えます。

  • 豊富なノズル
    シャットノズル、カットノズル等の豊富なオプションを用意しております。
豊富なオプションノズル
パウチ充填例

適用例

食品

刻みショウガわさびペースト
味噌クリームジャム

非食品

シャンプーリンスジェル
ワックス

仕   様

充填量5ml~300ml 10ml~500ml 10ml~1000ml
量設定方法デジタル
速度設定方法ACサーボモータ
エアー駆動
サーボ駆動
品種記憶
ホッパー直乗
リフターワゴン
左右個別量調整
備    考1シリンダー/1サーボ駆動 2シリンダー/1サーボ駆動
ユーティリティー電源AC100V
ユーティリティーエアー80NL/分 140NL/分

機動力、洗浄性に優れた高精度充填。

特長

  • 接液部がチューブとノズルのみなので洗浄・品種替えが簡単。

  • 多関節軸が波状にチューブを加圧し液送するため充填精度が高く、
    従来のチューブ式のようにチューブを強くしごかないため、チューブの寿命が長い。

  • フルデジタルサーボなので充填量や充填スピード、サックバック等の操作が簡単。

  • 99種まで製品を記憶するので、品種変更も簡単に行えます。

【送液の仕組み】

適用例

食品

飲料水醤油タレ
ゼリー調味味噌ケチャップ

非食品

化粧水シャンプーリンス
洗剤ジェルワックス
液体肥料インキ

【液面検知充填】

容器の内容積に関わらず、液面を一定にすることが可能です。
あらかじめ果肉などの固形物が入った容器への充填にも最適です。

【重量検知充填】

台秤との連動制御により、重量充填を行います。
サーボモータ搭載の特製を活かし、設定した停止点で
充填速度を切り替えることも可能です。

仕   様

  TPS-301 TPS-201 TPS-101
充填量(ml) 5~2000 2~100 0.2~10
量設定方法 デジタル:ml設定(代数値)
品種記憶 99品種(品種:0は液送ポンプとして使用可能)
駆動 ACサーボ
設定内容 品種記憶99品種、充填量、サックバック量、充填速度、吐出速度、なめらかさ、上吐出/下吐出
電源 AC100V 単相 15A  アース付きプラグ
エアー源 不要(オプションのシャットノズル選択時は0.5Mpa 2L/分 必要)
機械寸法 幅173×奥行き358×高さ571(mm)

ア ク セ サ リ ー

ノズル:ストレート、チャッキ弁、シャット弁
送液チューブ:シリコン、ファーメド選択
吐出/吸込ホース:テフロン、タイナノ、テトロンブレード
移動キャスター付専用充填機架台(上置きホッパースタンド付)
ホッパー:20L
Y型異形ホース継手

多品種なペットボトルへのラベル巻き貼り、充填、キャップ打栓を効率よく一人で生産

特長

  • 目視検査を兼ねた、製品供給取出しの作業者1名で、多種なペットボトルへのラベル外周巻き貼り、泡立ちを抑えた定量充填、キャップ圧入打栓の一連作業を行います。
  • 高精度なフルデジタル液面追従充填により、最適な充填条件を簡単に設定できます。
  • にんにく、生姜、玉ねぎなど、5mm角程度の具材混入充填にも対応。液だれ防止の出入り式受け皿を標準装備しています。
  • デジタルサーボ制御のラベラーにより、ボトル直径を設定すれば簡単に美しいラベル貼りが行え、長時間の試し貼りによる、資材、時間ロスをなくします。
  • 高精度かつコンパクトで、ボトルの変更も簡単に行えます。

適用例

食品

刻みショウガわさびペースト
味噌クリームジャム

非食品

シャンプーリンスワックス
ジェル

寸法図

仕様

本体

生産能力8~15本(容量、液質、作業者により変動します)
ベースマシン5等配インデックス
ネックハンガー変換式
ボトル受けハンドルアジャスト(インデックスセンター内に常時収納)

充填部

充填方式フルデジタル液面追従充填
計量方式サーボ制御による実量ピストン充填
品種記憶数99品種(ノズル位置、充填量等)
ノズル2段開度機能付シャットノズル
接液材質SUS316 バイトン PEEK
液ダレ防止装置有り

ラベラー部

ラベリング方式サーボ式回転ドラムによる、同期剥離、同期貼付
品種記憶数99品種(ボトル径、ラベル長さ等)
ボトル回転傾き修正センタリング機能&ラベラー同期回転
ラベル残量警報有り
ラベル貼り高さ調整ハンドルアジャスト

キャップ打栓部

打栓方式自動移載付エアー式打栓
打栓圧力40kgf~98kgf 可変
キャップストックコンベアL=550mm 速度可変

多品種少量生産に最適な機械です

多品種のスパウト袋を1人で充填&キャッピング。ロータリーテーブルで順次作業が出来ます。

  • 一人の作業員で、充填、キャッピング、排出処理まで行えます。

  • ホルダーにキャップとスパウト袋を供給すると、自動で充填、キャッピング、排出までを行います。

  • キャッピングもサーボモーターで制御し、トルク管理により安定したトルクで巻締めを行います。

  • 交換部品も少なく、多品種少量生産に最適な機械です。

  • コンパクトサイズでキャスター付きなので、簡単に移動できます。

適用例

食品

ソースタレ味噌
調味料等食品液体粘体物

非食品

洗剤シャンプーリンス
化粧品・化学薬品の液体粘体物

仕   様

処理能力8~20個/分 (充填物及び充填量により異なる)
ノズル昇降エアーシリンダー
キャッパーサーボモーター制御
脱気・排出エアーシリンダー式
寸法W830 × L750 × H1650

スパウトも通常パウチにも対応した全自動タイプ!

特  長

  • インラインにて固形投入し液充填を行った後、スパウトの自動供給・取付けを行う全自動スパウト取付充填包装機。

  • 充填後にスパウト取付けを行うため、固形物の充填も可能。

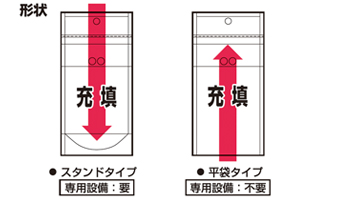

  • 平袋・自立袋・スパウト袋の兼用も可能。

スパウト取付

投入・液充填した後でスパウトを供給し、仮シールにて袋にスパウトを仮つけします。

スパウト供給

パーツフィーダーにてスパウトを自動供給します。スパウトが無い場合は給袋を止め、スパウトが取付けされてない袋の発生を防ぎます。

充填部

充填後にスパウトを取付けるため、固形物の充填投入も可能になりました。(但し、8行程機は固形又は液充填のどちらかのみとなります。)

適用例

食品

フルーツソース練り刻みショウガ
わさびペースト味噌
各種ソース顆粒状、粉体状等

非食品

シャンプーリンス洗濯洗剤

寸 法 図

※10行程機

仕   様

生産能力8行程機:12~30袋/分(対象物による)
10行程機:15~30袋/分(対象物による)
袋寸法W8行程機:90~220mm(平袋・自立袋) 90~160mm(スパウト袋)
10行程機:80~170mm(平袋・自立袋) 80~160mm(スパウト袋)
袋寸法L8行程機:150~300mm
10行程機:130~300mm
パウチ形状センタースパウト付自立袋 センタースパウト付平袋 平袋、自立袋
電源AC 200V 4kw
圧空0.5Mpa、500NL/min標準
寸法8行程機:W1,954×L2,982×H2,036
10行程機:W1,996×L3,159×H2,190
重量8行程機:1,800kg
10行程機:2,000kg
特記事項センタースパウト袋・平袋・自立袋とスパウト袋との兼用機

チャック袋は押尾産業の得意資材のひとつです。

チャック袋
  • チャックの付加価値をつけることによって便利性と保存性が格段に向上します。
  • 三方袋・ガゼット・スタンディング袋はチャック袋に加工できます。

用途例

食品

そばうどんパスタ
粉末ミルクごま乾物
小麦粉など
ピロー袋

ガゼット袋

スタンディング袋
スタンディング袋

待望のヨーグルト用スパウト商品化!発酵乳・乳酸菌飲料・乳飲料に対応。

ヨーグルト用スパウト
スパウト製品はクリーンルームで取り付けしております

■パウチ化が進む乳製品にいち早く対応したスパウトです。乳等省令2群(発酵乳・乳酸菌飲料・乳飲料)に対応しています。
国内での販売が解禁された「液体ミルク」にも使用できます。

用途例

食品

  • ヨーグルト
  • 乳酸菌飲料
  • 乳飲料
オリジナルパッケージ

オリジナルパッケージ

100~150g

最低ロット:約30,000枚

900~1kgサイズ

最低ロット:約8,000枚
※最低ロットは袋サイズによって異なります。

規格袋 900ml

規格袋 900ml

袋サイズ:150×240(41)mm
材質構成:PET12//AL7//NY15//LL100
スパウトサイズ:内径 Φ 21
入数:200枚

スパウトとキャップ

 口径:Φ21mm
口径: Φ 21mm

 口径:Φ16mm
口径: Φ 16mm

 口径:Φ9mm
口径: Φ 9mm

キャップ

口径入り数
Φ 21mm用2,700個
Φ 16mm用4,000個
Φ 9mm用7,000個
キャップ

乳等省令2群対応スパウトのメリット

エコ

プラスチックゴミを大幅に削減します!

(ヨーグルト900g入りスパウトパックの場合)

カップ数の比較

空容器重量の比較

押尾産業の乳等省令2群対応スパウトパックは環境負担を軽減します。

圧倒的に使いやすい!

(チャック入りヨーグルトとの比較)

最近よく見かけるチャック袋入ヨーグルト

使いやすいですか?

スパウトパックなら使いやすい!

今やおなじみの鏡餅の包装方法は押尾産業が開発しました。

■ 鏡餅やおせち料理など、季節商品の容器・包装も扱っております。

■ 鏡餅容器はカビヒビ割れを防ぐための開発時代に促したデザイン食べやすさの面 でも画期的な開発にチャレンジしています。

※鏡餅容器のみの販売は承っておりません。
 (全国包装鏡餅協議会加盟会社留め型の為)

最高の新製品対応力を実現したコンパクトなインラインキャッパー

特  長

  • スクリュー・スターホイル等の専用パーツなしで、新アイテムにも対応。

  • 設置は今お使いのコンベヤ上に乗せるだけ。

  • サーボモーターの使用によりキャッピング中は常に締め付けトルクを監視。

  • ノズル方向規制、楕円キャップ対応等、様々なオプションを用意。

SC-3シリーズ

●SCR-3

方向合わせ機能付き。(ポンプキャップにも対応)
カメラ機能有り。

●SC-3TR

追従タイプ。
低い容器にも対応可能。

仕   様

主仕様

締付トルクデジタル設定 0.8~4.0 N・m(機械に表示される値は代数値です)
トルク制御方式サーボコントロール
能力40本/分
寸法(mm)560(幅)×560(奥)×1116.5(高)
(SC-3標準仕様時)

対応ボトル

対応ボトル径Φ30~Φ110mm
対応ボトル肩高さ肩高さ60~180mm(オプション:280~400mm)
対応キャップ径3指チャック
S : Φ10~Φ25mm
M : Φ21~Φ30mm
L : Φ31~Φ50mm

ユーティリティー

電源AC100V 15A
エアー0.5MPa以上

オプション

2指チャック
4指チャック
4WDチャック(ローラーチャック)
ポンプノズル方向規制

コーナースパウトパックの充填とシールがこれ1台で可能!

特長

  • コンパクトで充填とシールが一人で簡単に作業できます。

  • スクリュー式特殊ポンプを使用しているため幅広い液種の充填が可能です。

  • スパウトのないスタンドパックや三方袋の充填シールも可能です。

仕   様

充 填 部

充填能力4L/分(水の場合)
充填時間デジタルマルチタイマー
ノズル弁駆動シリンダー
充填モーター200W
充填口配管1.5sヘルール
配管接続ホース内径38mm
起動方式ハンドタッチリミットスイッチ

シ ー ル 部

シール幅10mm
シールバー長さ150mm
シール方式インパルスシール
起動方式フットスイッチ
電  源AC100V 50/60HZ共用
電  力1500W最大
本体寸法W500×D600×H1310
本体重量約110g

付属品

  • 付属工具
  • 1.5sヘルールホースニップル付内径38mm 接続ホース1m
  • 取扱い説明書

高温・高糖度・高塩分の製品でも安定充填包装可能

液体・粘体用

主な駆動部にサーボモーターを採用しエアーの消費を大幅カット

  • 高速運転に置ける安定した動きと運転時の騒音、振動の低減を図りました。

クリーン度をより重視の新型フレームデザイン

  • ステンレスを細部にわたり多用し腐食性を高め、機能を凝縮し、コンパクトにまとめ、安全性を高めました。

簡易フイルム継ぎを標準化しています

  • 簡単、確実に貼り合わせが出来る「簡易フィルム継ぎ」を標準化し、少量・多品種生産時のフィルム交換停止時間を短縮しています。

適用例

食品

濃縮スープストレートスープソース
豆乳

非食品

保冷剤等

仕様

包装能力1~60袋/分(無断変速)(充填物、包材により異なります。)
包装材料 NY/PE、その他複合フィルム
袋寸法ロール幅   120~430mm
ピッチ   ワンステップ包装:100~300mm
      ツーステップ包装:200~350mm
充填量 50cc~2L
シール方式 ヒートシール方式
ダブルシール機構(サーボモータ駆動)
機械重量560kg
使用電力4.4kw
オプション日付印字装置
取り出しコンベヤ
各種特殊シール刃

その他 重袋イージーオープン用包装機、スタンディングパウチ製袋充填包装機など
用途に応じて幅広く取揃えております。

製袋時間は落とさずシール時間は“2倍”に!

既製品をRyogaする“高品質”

  • ロールアジャスターと縦プレヒート機構の採用で、他に追従を許さない安定したシールを実現しました。

  • 高速充填時(200袋/分)の夾雑物噛み込み不良を改善。

  • 熱が伝わりにくく、充填スピードが上げられないアルミフィルムでの高速充填(200個/分)を可能にしました。

  • シール温度が低い為、フィルムの薄肉化、コストダウンが可能になりました。

既製品をRyogaする“作業性”

  • 片持ち縦ロールの採用、大きな背面 メンテナンスドアの採用で圧倒的に広いメンテナンス・エリア。

  • 引き出し可能なノッチ機構、ワンタッチ着脱可能なミシン目カッター一体型ユニット、エア抜きユニットで楽々清掃。

  • 原反ロールにエアシャフトを採用、人手によるフィルム固定が不要になりました。
    別売の専用フィルム台車で、フィルム交換が楽にできます。

高生産を可能にした最新技術の集大成!!

縦シールプレヒート機構
(特許申請中)
熱風式
ノッチユニット
(特許申請中)
引き出し可能
ロールアジャスター機構
(特許申請中)
シール時間が倍に!
原反ロールエアシャフト
(特許申請中)
着脱がボタン一つで可能
操作パネル
操作性を継承


エアー抜き装置
着脱式
カッターユニット
(特許申請中)
ミシン目、カッター一体型
着脱式

適用例

食品

ラーメンスープフルーツソースタレ
とんかつソースギョウザのタレ麺つゆ
ケチャップ、マスタード等の2液充填

ロールアジャスト機構説明図 〈特許出願中〉

仕   様

横シールロール仕様4分割ロール
※ロールアジャスター機構付き
ラインスピードmax 40.0m/min
シールピッチ70~200mm
最大包装能力フィルムピッチ70m/m 450袋/分
※ただし、ロールアジャスター駆動時及び、充填物、フィルム条件により異なる場合があります。
充填容量3~100cc/shot
フィルム幅100~200mm
制御方式シーケンサー
特長①高生産性:ラインスピード40m/minを達成。標準仕様で間欠充填も行える。
②操作性 :固定式タッチパネルは大画面 多機能。各種微調整は操作パネルのピアノスイッチで簡単操作 (充填量は0.1cc刻みの微調整が可能)。
③高品質 :ロールアジャスターの採用と縦シールプレヒート機能の標準採用により他の追従を許さない安定したシール。
④作業性1 :機械背面にもメンテナンスドアを設置。片持ち縦ロールの採用により圧倒的に広いメンテナンス・ エリアを確保。
⑤作業性2 :引き出し可能なノッチ機構、ワンタッチ着脱可能なミシン目+カッター一体型ユニットの採用。
⑥作業性3 :エアーシャフトの採用と低い原反位 置でフィルム交換が楽。フィルムセンター出しもワンタッチ操作 。
電源 三相200V 消費電力4.0KVA
エアー消費量10NL/min(別 途エアードライヤー要)
本体寸法幅1,450×高さ2,370×奥行850mm
本体重量1,000kg
オプション1.モーノポンプ 2.チューブポンプ 3.アッパーカバー
4.フィルム自動継ぎ装置(販売予定)
5.専用原反フィルム台車 6.プリンター 7.リジェクター

包丁入らずの楽々取出し構造

新設計の容器で、押すだけで簡単にお餅を取出すことができます。

意匠登録 第1321221

橙は落ちにくいはめ込み型

橙はホットメルトも両面テープも使わないはめ込み型なので製造も容易。
また落ちにくく、きれいに飾れます。


●内容量:900g

●商品サイズ:17.5cm×17.5cm×22.5cm(高さ )

●商品入り数:1C/T 6個入り

メーカー小売希望価格

¥2,100
 税抜き価格


● イナホ製菓(株) 北海道小樽市新光4-2-2 TEL 0134-51-5170

城北麺工(株)山形県山形市城北町2-2-17 TEL 023-643-5501

● 竹新製菓(株) 愛知県知多市岡田字太郎坊109-3 TEL 0562-55-3727

(株)ミエライス 三重県津市庄田町1957 TEL 059-256-0311

キッコー製菓(株) 大阪府八尾市南木の本8-62 TEL 0729-91-1200

生活協同組合コープこうべ 兵庫県神戸市東灘区向洋町西2-1 TEL 078-857-1414

●(株)マエダ 愛媛県宇和島市柿原1059 TEL 0895-22-2211

※鏡餅容器のみの販売は承っておりません。(全国包装鏡餅協議会加盟会社留め型の為)


ベルト式高磁力選別機 【ドライ製品】

高磁力マグネットを応用したベルト式選別機で、製品とその中に含まれる吸着性物質その他を、落下曲線の違いを利用して選別するものです。

■ 吸着式マグネットセパレーターで、除去できなかった微弱磁性体異物を効率よく除去可能。
■ 高い歩留まりで高精度の連続選別が可能。
■ コンパクトな設計により、小スペースで設置可能です。
■ シンプルな構造のため、交換部品をほとんど必要としません。
■ ベルトはワンタッチで交換可能なため、初心者でも清掃が簡単で、多品種に対応できます。

検出異物

弱磁性体異物
ステンレス製のたわしの破片
フルイのステンレス網の破断片
酸化鉄を含む石、泥、虫のフン

適用例

食品

コーヒー豆乾燥野菜乾燥わかめ
乾燥ひじき乾燥しいたけ乾燥わさび
ごまそば削り節
だしの素香辛料お茶
こんにゃく粉破砕米

ノンベルト式高磁力選別機 特許出願中 【ドライ製品】

ベルトに変えてステンレス製の円筒を採用し、ベルト式の不都合な点を全て克服した選別機であり高性能で広い分野に利用頂けます。

■ 長時間の連続運転が可能です。
■ 水洗い可能な防水構造です。
■ 製品粉末の付着が殆ど無く、ベルト式では対応出来なかった粉製品からの微弱磁性体除去を実現。
■ 磁力アップにより選別精度及び歩留まりが向上しています。

検出異物

弱磁性体異物
フルイのステンレス網の破断片
顆粒・ペレット等に練り込まれた磁性体
酸化鉄を含む石、泥、虫のフン

適用例

食品

乾燥野菜乾燥顆粒製品だしの素
削り節お茶香辛料
パウダー
こんにゃく粉米粉ココア
パウダー
セルロース各種粉末
原料
色粉等の
食品添加物

非食品

樹脂ペレット等 化成品 顔料

異物除去洗滌機 KWM-888S 【ウェット製品】

オプション装置 毛取り機
従来機にも取り付け可能

砂、石など水より比重が重い物は底部が二層式になっており底部に沈む様になっています。
この3段構えで虫(卵)、砂等の異物を取り除きます。一度取った異物が製品に再付着する事は有りません。

■ 超音波洗滌効果により汚れが除去され除菌効果 を発揮します。その為、照・艶が良くなり、日持ちが向上します。
■ 根付野菜などの土・砂が取れ、逆流しません。
■ 機械の掃除がワンタッチで出来ます。
■ 電解機能水をセットする事により異物除去と殺菌が同時に行えます。
■ 2~3台連結使用により洗滌・異物除去・殺菌・すすぎ(冷却)が同時に行えます。
■ セラミック活水器が標準装備(洗滌効果 の向上、洗滌槽・洗滌配管内のぬめりの制御等)

検出異物

毛髪砂・石プラスチック片
木片

適用例

食品

漬け物海産物惣菜
豚肉等食肉レタスキュウリ
キャベツ白菜

毛髪除去機 HR-30型、HR-15型 【ウェット製品】

HR-30型
HR-15型

原料をブラシの上で回転移送させながらシャワーリングし、毛髪、糸くず等はブラシにからませ、砂、小片等はブラシの隙間より洗い落として除去します。

■ 原料によりブラシの外径(Φ60~Φ65)とブラシの間隔(0~5mm)を選定しています。
■ 特に丸い形状の栗、イチゴ等の原料に効力を発揮します。ブラシの回転はインバーター制御で可変速します。

検出異物

毛髪砂・石プラスチック片
木片

適用例

食品

漬け物     大豆カットきゅうり
にんにくたまねぎじゃがいも
メンマ果物(いちご等)冷凍えび
あさり等山菜(ぜんまい、わらび等)
きのこ(しいたけ、しめじ、マッシュルーム等)

小型落下式金属検出機 ラピッドコンパクト 【ドライ製品】

アルミが取れます!銅線が取れます!

■ 誤作動極少
■ コンパクト設計
■ 高感度検出
■ 確実な異物検出

検出異物

乾燥原材料中に混入した鉄・SUS・アルミ・銅線等の金属異物

適用例

食品

コーヒー豆お茶香辛料
ナッツ大豆…等の乾燥原材料

ベルト式高磁力選別機 【ドライ製品】

高磁力マグネットを応用したベルト式選別機で、製品とその中に含まれる吸着性物質その他を、落下曲線の違いを利用して選別するものです。

■ 吸着式マグネットセパレーターで、除去できなかった微弱磁性体異物を効率よく除去可能。
■ 高い歩留まりで高精度の連続選別が可能。
■ コンパクトな設計により、小スペースで設置可能です。
■ シンプルな構造のため、交換部品をほとんど必要としません。
■ ベルトはワンタッチで交換可能なため、初心者でも清掃が簡単で、多品種に対応できます。

検出異物

弱磁性体異物
ステンレス製のたわしの破片
フルイのステンレス網の破断片
酸化鉄を含む石、泥、虫のフン

適用例

食品

コーヒー豆乾燥野菜乾燥わかめ
乾燥ひじき乾燥しいたけ乾燥わさび
ごまそば削り節
だしの素香辛料お茶
こんにゃく粉破砕米

ノンベルト式高磁力選別機 特許出願中 【ドライ製品】

ベルトに変えてステンレス製の円筒を採用し、ベルト式の不都合な点を全て克服した選別機であり高性能で広い分野に利用頂けます。

■ 長時間の連続運転が可能です。
■ 水洗い可能な防水構造です。
■ 製品粉末の付着が殆ど無く、ベルト式では対応出来なかった粉製品からの微弱磁性体除去を実現。
■ 磁力アップにより選別精度及び歩留まりが向上しています。

検出異物

弱磁性体異物
フルイのステンレス網の破断片
顆粒・ペレット等に練り込まれた磁性体
酸化鉄を含む石、泥、虫のフン

適用例

食品

乾燥野菜乾燥顆粒製品だしの素
削り節お茶香辛料パウダー
こんにゃく粉米粉ココアパウダー
セルロース各種粉末原料
色粉等の食品添加物

非食品

樹脂ペレット等化成品顔料

複合型異物選別機 特許出願中 【ドライ製品】

磁力選別機ノンベルトレナスターと高感度金属検出機を一つのユニット内に収納した複合型選別装置であり、磁性及び非鉄の全ての金属を選別可能です。

■ 水洗い可能な防水構造。
■ 高い選別精度っで歩留りが向上。

検出異物

磁性異物(Fe、SUS、石、泥、虫のフン等)
非鉄金属(Al、Cu等)※非鉄金属感度Φ0.6

適用例

食品

乾燥野菜乾燥カットわかめ乾燥ひじき
乾燥わさび乾燥顆粒製品そば
ごまだしの素削り節
香辛料こんにゃく粉ふりかけ
お茶ココアパウダー色粉等の食品添加物

非食品

樹脂ペレット等化成品顔料

フリーフォール用金属検出機  S+S・SMS型 【ドライ製品】

角型のトンネルを自然落下する大量 の製品から、磁性金属・非磁性金属の微粒子を検出し自動的に排出します 。

■ 高感度で金属異物を検出し除去します。
■ 空気作動クイックフラップ弁により確実な異物除去を可能にしました。
■ 構造簡単、コンパクトで清掃が容易です。
■ マイクロプロセッサーを採用したコントロールユニットGENIUSは高性能であり、タッチパネル式で取り扱いも容易です。また、異物に応じた感度調整、製品登録が可能です。

検出異物

磁性金属
非鉄金属(ステンレス、アルミニウム、銅等)

適用例

食品

乾燥野菜乾燥カットわかめ乾燥ひじき
乾燥わさび乾燥たらこ乾燥わさび
乾燥ふりかけ製品ごまそば
削り節だしの素香辛料
お茶こんにゃく粉

非食品

樹脂ペレット等

ベルトコンベア式金属検出機 SDⅡ型 【ドライ製品】

大型カラータッチパネルを搭載、簡単操作で感度良く金属を検出します。

■ 商品に最適な検査モードを自動選択します。
■ 2周波検査方式により、鉄系・非鉄系両方の異物を同時に感度良く検出します。
■ 位相追従機能を搭載、誤作動を抑え込みます。

検出異物

磁性金属
非磁性金属

適用例

食品・非食品

各種包装済み商品小袋入り商品各種トレー入り商品各種
大袋入り商品各種大箱入り商品各種


コンパクトX線異物検査機 SX2044W 【ドライ製品】

超コンパクトボディで省エネ・低ランニングコストを実現しました。

■ 超寿命X線発生器を採用、ランニングコストを約6割減らしました。
■ 消費電力を従来機と比べ約50%減らしました。
■ アルミ、アルミ蒸着包装品の異物検査に最適です。
■ 塩分や水分を含んだ製品の異物検査に最適です。

検出異物

金属ガラス
硬質ゴム貝殻
その他密度の高い物

適用例

食品

漬け物海産物惣菜
食肉等カット野菜等味噌
菓子デザート

X線異物検査機 SX2554W・SX4074W 【ドライ製品】

完全密閉でクーラーレス。革新的防水・防塵機能を実現!

■ 装置全体でIP66準拠。クーラーが必要なく幅広い環境でご使用いただけます。
  ※水分が多い環境、粉が舞いやすい環境
■ 完全密閉を実現したことで、湿気やホコリによる機器ダメージを軽減しました。
■ カラータッチパネルで簡単操作。
  NGレベルも直感的に操作可能です。

検出異物

金属ガラス
硬質ゴム貝殻
その他密度の高い物

適用例

食品

漬け物海産物惣菜
食肉等カット野菜等味噌
菓子デザート

商品の付加価値を引き上げるパッケージ

商品の高級感を最大限アピールします。

■ アソート、各種詰め合わせによって、商品の独自性や付加価値を最大限アップ

パンフレット、能書きを一緒にセットすることで商品の特長をしっかり提示。

形状

1本入り
ハムなど高級食品
詰め合わせ

材質

紙素材ホイル紙(メタリック)・コートボール紙(光沢)・ダンボール(シンプル素材感)

透明PP(クリアケース)

併せてご用意致します

■ デザインも弊社デザイン室で承ります。

■ 梱包、セットアップも承ります。

■ 封ラベル・ポップラベル

■ パンフレット・能書

搬送作業で抜群の力を発揮するリフトシステム

Vaculex導入のメリット

作業現場における怪我や事故の3分の1以上は、手作業での搬送作業中に起こっています。 下の図は安全な作業を行う為の適切な重量と高さを表しています。 手作業では最大(女性)で16kgまでが安全ゾーンですが、バキュレックスを使用することにより、 最大で(女性)250kgまで作業可能となります。 バキュレックスは重量物を吸着させ運ぶことで、作業者の負担や怪我・事故のリスクを軽減します。 さらに時間の短縮・人員の削減、作業環境の向上に繋がります。

安全機能・特長

  • 上部 逆止弁
    ポンプの故障時や搬送中の停電時でも、搬送物は安全に床へゆっくり と降下します。
  • ホバリング機能
    搬送中にオペレータがコントロールユニットを離れた場合や、誤って 操作した場合でも、常に設定された位置に戻ります。
  • 安全性を備えた吸着ヘッドとリフトチューブ
    全ての吸着ヘッドは、吊り上げ可能な重量範囲が決められており、 搬送物が重過ぎる場合はリフトチューブが持ち上がらないので安心です。
  • ボトム保護バルブ
    搬送中は真空状態で吸着し、搬送物を置くと真空ではなくなります。 その際に保護バルブが機能してリフトチューブが急上昇するのを防ぎます。
  • 真空ポンプ(電動orエア駆動)
    さまざまなサイズの電動またはエア駆動式の真空ポンプが選択できます。

製品ラインナップ

汎用性があり多様な品物を扱うことが できます。どちら側からでも商品を掴む ことができ、簡単に回転させたり、荷下 ろしすることが可能。
様々なコントロールハンドル、吸着ヘッド をそれぞれの状況に合わせてオプション の中から選択することが可能。

使いやすい強力なリフトの為、箱、袋、 ドラム缶、巻取フィルムなどの重量物 を搬送可能。

吸着ヘッドラインナップ

カステラやさんの悩みをホスが解決!

■「ホス」は抜群の耐水・耐油性と剥離性で、カステラをはじめ油脂分の多いお菓子の包装資材として高い評価をいただいております。

■ はがした時に表面がきれいなお菓子を提供できるようになります。

■ 紙にしみ出しがないので清潔感をアピールできます。

使用例

レナリキッド LNL型 【ウェット製品】

LNL60型
LNL100型

超高磁力マグネットバーを使用した液体・粘性体用除鉄装置です。

■ 配管径、温度、圧力等の使用環境により特殊仕様も製作可能です。

検出異物

液体
粘性体製品中に含まれた鉄系微粒子

適用例

食品

味噌ジャムハム・ソーセージ
タレソースドレッシング
カレーバター乳製品
ジュースはちみつチョコレート
フルーツソースミンチ肉具材入りソース

非食品

化学製品等

パイプライン用金属検出機 LIQUISCAN 2.0S 【ウェット製品】

磁性金属・非磁性金属を検知し自動的に排出

■ 振動に強い。
■ 数値管理が可能。
■ コンパクト設計。
■ 容易な分解クリーニング。
■ 多彩な導入事例。

検出異物

液・粘体製品中に混入した鉄・SUS・アルミ・銅等の金属異物

適用例

食品

味噌チョコレートジャム
タレウィンナーマーガリン等

ベルトコンベア式金属検出機 SDⅡ型 【ウェット製品】

大型カラータッチパネルを搭載、簡単操作で感度良く金属を検出します。

■ 商品に最適な検査モードを自動選択します。
■ 2周波検査方式により、鉄系・非鉄系両方の異物を同時に感度良く検出します。
■ 位相追従機能を搭載、誤作動を抑え込みます。

検出異物

磁性金属
非磁性金属

適用例

食品・非食品

各種包装済み商品小袋入り商品各種トレー入り商品各種
大袋入り商品各種大箱入り商品各種

コンパクトX線異物検査機 SX2044W 【ウエット製品】

超コンパクトボディで省エネ・低ランニングコストを実現しました。

■ 超寿命X線発生器を採用、ランニングコストを約6割減らしました。
■ 消費電力を従来機と比べ約50%減らしました。
■ アルミ、アルミ蒸着包装品の異物検査に最適です。
■ 塩分や水分を含んだ製品の異物検査に最適です。

検出異物

金属ガラス
硬質ゴム貝殻
その他密度の高い物

適用例

食品

漬け物海産物惣菜
食肉等カット野菜等味噌
菓子デザート



X線異物検査機 SX2554W・SX4074W 【ウエット製品】

完全密閉でクーラーレス。革新的防水・防塵機能を実現!

■ 装置全体でIP66準拠。クーラーが必要なく幅広い環境でご使用いただけます。
  ※水分が多い環境、粉が舞いやすい環境
■ 完全密閉を実現したことで、湿気やホコリによる機器ダメージを軽減しました。
■ カラータッチパネルで簡単操作。
  NGレベルも直感的に操作可能です。

検出異物

金属ガラス
硬質ゴム貝殻
その他密度の高い物

適用例

食品

漬け物海産物惣菜
食肉等カット野菜等味噌
菓子デザート

異物除去洗滌機 KWM-888S 【ウェット製品】

オプション装置 毛取り機
従来機にも取り付け可能

砂、石など水より比重が重い物は底部が二層式になっており底部に沈む様になっています。
この3段構えで虫(卵)、砂等の異物を取り除きます。一度取った異物が製品に再付着する事は有りません。

■ 超音波洗滌効果により汚れが除去され除菌効果 を発揮します。その為、照・艶が良くなり、日持ちが向上します。
■ 根付野菜などの土・砂が取れ、逆流しません。
■ 機械の掃除がワンタッチで出来ます。
■ 電解機能水をセットする事により異物除去と殺菌が同時に行えます。
■ 2~3台連結使用により洗滌・異物除去・殺菌・すすぎ(冷却)が同時に行えます。
■ セラミック活水器が標準装備(洗滌効果 の向上、洗滌槽・洗滌配管内のぬめりの制御等)

検出異物

毛髪砂・石プラスチック片
木片

適用例

食品

漬け物海産物惣菜
豚肉等食肉レタスキュウリ
キャベツ白菜

毛髪除去機 HR-30型、HR-15型 【ウェット製品】

HR-30型
HR-15型

原料をブラシの上で回転移送させながらシャワーリングし、毛髪、糸くず等はブラシにからませ、砂、小片等はブラシの隙間より洗い落として除去します。

■ 原料によりブラシの外径(Φ60~Φ65)とブラシの間隔(0~5mm)を選定しています。
■ 特に丸い形状の栗、イチゴ等の原料に効力を発揮します。ブラシの回転はインバーター制御で可変速します。

検出異物

毛髪砂・石プラスチック片
木片

適用例

食品

漬け物大豆カットきゅうり
にんにくたまねぎじゃがいも
メンマ果物(いちご等)冷凍えび
あさり等山菜(ぜんまい、わらび等)
きのこ(しいたけ、しめじ、マッシュルーム等)

毛髪除去機 HR-30型、HR-15型 【ウェット製品】

HR-30型
HR-15型

原料をブラシの上で回転移送させながらシャワーリングし、毛髪、糸くず等はブラシにからませ、砂、小片等はブラシの隙間より洗い落として除去します。

■ 原料によりブラシの外径(Φ60~Φ65)とブラシの間隔(0~5mm)を選定しています。
■ 特に丸い形状の栗、イチゴ等の原料に効力を発揮します。ブラシの回転はインバーター制御で可変速します。

検出異物

毛髪砂・石プラスチック片
木片

適用例

食品

漬け物     大豆カットきゅうり
にんにくたまねぎじゃがいも
メンマ果物(いちご等)冷凍えび
あさり等山菜(ぜんまい、わらび等)
きのこ(しいたけ、しめじ、マッシュルーム等)



異物除去洗滌機 KWM-888S 【ウェット製品】

オプション装置 毛取り機
従来機にも取り付け可能

砂、石など水より比重が重い物は底部が二層式になっており底部に沈む様になっています。
この3段構えで虫(卵)、砂等の異物を取り除きます。一度取った異物が製品に再付着する事は有りません。

■ 超音波洗滌効果により汚れが除去され除菌効果 を発揮します。その為、照・艶が良くなり、日持ちが向上します。
■ 根付野菜などの土・砂が取れ、逆流しません。
■ 機械の掃除がワンタッチで出来ます。
■ 電解機能水をセットする事により異物除去と殺菌が同時に行えます。
■ 2~3台連結使用により洗滌・異物除去・殺菌・すすぎ(冷却)が同時に行えます。
■ セラミック活水器が標準装備(洗滌効果 の向上、洗滌槽・洗滌配管内のぬめりの制御等)

検出異物

毛髪砂・石プラスチック片
木片

適用例

食品

漬け物海産物惣菜
豚肉等食肉レタスキュウリ
キャベツ白菜

次亜塩素酸水対応パッケージです。

開発コンセプト(特許取得済)

女性作業者にも扱いやすい
コンパクトなスパウトバッグシリーズ

スパウトバッグとは
20L BIBをコンパクトな5Lバッグに改良し
外装なしで注ぎやすい(持ち易い)バッグにしました。

用途

食品

コーヒー紅茶ウーロン茶
果汁シロップ水 など
生乳クリームシェイクミックス
清酒焼酎ソース
みりん醤油ガムシロップ
たれ食酢食用油
食品添加物香料

非食品

工業薬品現像液液体肥料
バッテリー液蒸留水メッキ処理液
など

特長1

  1. 高い安定性…外装なしでも安定した形状タイプ
  2. 軽量…5Lコンパクトタイプ
  3. 扱いが簡単…作業者の取り扱いといたわりを考え、コンパクトバッグにしました。

特長2

各種用途に応じ、企画から製品納入までのトータルパッケージシステム

  1. 酸化防止…多層フィルムを使用
  2. 高いバリア性と優れた保香性
  3. 耐熱温度…85℃-ホットパック、80℃-30分のボイル殺菌
  4. ゴミの減容化

使い方

■スパウトを上に向けることで液がこぼれません。

■軽量なので女性作業者も扱いやすいです。

■1袋ならば、ダンボールから取り出さずに
ご使用できます。

■コックを使用すれば給水に便利です。

仕様

品名スパウトバッグ 5Lタイプ
材質構成本体フィルム:バリア NY18//LL120
サイズ270mm×320mm×(折込部 70mm)
殺菌条件85℃のホットパック、80℃/30分のボイル殺菌が可能
梱包状態 Φ 32mm : 50枚/ケース
Φ 21mm : 100枚/ケース
スパウト口径 Φ 32mm : コックが取り付けられます
Φ 21mm : PETボトルと同口径です

ラインナップ

スパウトバッグ 5L

1袋用段ボール
2袋用段ボール
(5L袋用規格段ボール)

システムの一例

次亜塩素酸水対応パッケージもあります。

開発コンセプト

ボトルとスパウトパックの融合

スパウトパックの両サイドにピラー(支柱)をつけた従来にない構造です。
自立性に優れ、内容物を入れても形崩れしません。
また、中身が減っても中折れせず形状を維持する事が出来ます。

  • 自立性に自信があります。中身が減っても折れません。
  • ボトルのようにつかめ、スパウトパックのように絞り出せます。
  • ガスバリア性、耐熱性があります。
  • 廃棄時はスパウトパック同等の減容率です。
対ペットボトル対スパウトパック
・ガスバリア性、遮光性、耐熱性に優れる。・安定した自立性。
・ 保管場所をとらない。 ・中身が減っても折れない。
・印刷面が広くPR性が高い。・注水時の安定感。

用途

食品

練りごまピューレたれ
スープおろしわさび甘酒
海苔佃煮ぽん酢調理みそ(酢みそ等)
ジュースジャムつゆ
醤油ガムシロップ
ソースサラダ油

非食品

洗剤殺虫剤切り花用液剤
ワックス化粧水

規格袋

ラインナップに規格袋を加えました。

センター

〈規格1.0L〉透明バリア

サイズ:158×278(49)
材 質:PP30//透明蒸着NY15//LL120
入 数:300枚(大口スパウト Φ21)
    400枚(中口スパウト Φ16)

〈規格1.0L〉アルミ

次亜塩素酸水対応パッケージ

サイズ:158×278(49)
材 質:PP25//PET12//AL7//NY15//LL100
入 数:300枚(大口スパウト Φ21)
    400枚(中口スパウト Φ16)

〈規格720ml〉透明バリア

※受注生産での対応になります。

〈規格500ml〉透明バリア

サイズ:127×223(40)
材 質:PP25//透明蒸着NY15//LL100
入 数:400枚(大口スパウト Φ21)
    450枚(中口スパウト Φ16)

〈規格500ml〉アルミ

次亜塩素酸水対応パッケージ

サイズ:127×223(40)
材 質:PP20//PET12//AL7//NY15//LL80
入 数:400枚(大口スパウト Φ21)
    450枚(中口スパウト Φ16)

〈規格300ml〉透明バリア

サイズ:107×184(34)
材 質:PP25//NY15//透明蒸着PET12//LL80
入 数:550枚(中口スパウト Φ16)
    1000枚(小口スパウト Φ9)

〈規格300ml〉アルミ

サイズ:107×184(34)
材 質:PP20//NY15//AL7//PET12//LL80
入 数:550枚(中口スパウト Φ16)
    1000枚(小口スパウト Φ9)

〈規格180ml〉透明バリア

サイズ:93×166(27)
材 質:PP30//NY15//透明蒸着PET12//LL80
入 数:550枚(中口スパウト Φ16)
    1000枚(小口スパウト Φ9)

〈規格180ml〉アルミ

サイズ:93×166(27)
材 質:PP20//NY15/AL7//PET12//LL80
入 数:550枚(中口スパウト Φ16)
    1000枚(小口スパウト Φ9)

コーナー

〈コーナー 500ml〉透明バリア

※受注生産での対応になります。

〈コーナー 500ml〉アルミ

※受注生産での対応になります。

スマートタイプ

〈規格 240ml〉透明バリア

サイズ:60×184(34)
材 質:PP25//NY15//透明蒸着PET12//LL80
入 数:550(中口スパウト Φ16)

※仕様は都合により変更する場合があります。

キャップ

大口
  • 口径:Φ21
  • 材質:PP
  • 入数:2700個
中口
  • 口径:Φ16
  • 材質:PP
  • 入数:4000個
小口
  • 口径:Φ9
  • 材質:PE
  • 入数:7000個

ピラー

材質:PP

コーナータイプ

コーナータイプ新登場!

スパウトをコーナーに取付けて、
より注ぎやすくなりました。

ヒンジ付きキャップ

片手で開け閉めが出来ます。
キャップを紛失することもありません。
液切れが良く、液だまりが少ないのでキャップ周辺が汚れ難いです。

・ヒンジ11(具材入り製品に最適) Φ11mm
・ヒンジ6.4(逆止弁機能付き/液体製品用) Φ6.4mm
・バリアタイプ

特長

  1. 高い自立性…中身が減っても中折れしない
  2. 廃棄が容易…折り畳み廃棄で、ゴミを減量
  3. スクイズ性…パウチならではの絞りだし
  4. 軽量
  5. 高い密封性
  6. 扱いが簡単
  7. 各種フィルム構成…ガスバリア性、遮光性、保香性
  8. 耐熱性…ボイル処理が可能
  9. レパートリー…スパウト形状・本体サイズを 各種取り揃えてございます。

持ち方と注ぎ方

正しい持ち方
サイドのピラーを持ってください。
瓶と同様の微妙な量の調節ができ、中身の飛び出しをふせぎます。
間違った持ち方
胴を押すと、内容物が上へと急に上がって外へ飛び出しやすくなります

応用例

店頭で目立つ

優れた自立性により、ボトル同様に店頭陳列できるユニークな容器としてお使いいただけます。

ボトル・その他容器の代替

口元はしっかり出来ている成形品です。充填工程にも適応し、コストダウンを実現します。

非食品への応用性

例:ボディーソープ、シャンプー、入浴剤、接着剤、液体・粉体・顆粒洗剤 など幅広い用途に!

スパウト取付充填機

  • 液体・粘体・粉体などあらゆる充填に対応
  • 手動から全自動まで状況に応じて様々な充填機をラインナップ
  • あらゆるパウチをスパウト化(スタンディング、ガゼット、三方袋等)
    →多品種、少量生産にも対応
  • 省スペース設計
    →工場スペースの有効活用
マルチ式スパウト取付
充填包装機

スパウト取付~充填まで1台でこなす全自動スパウト充填機。

スパウト充填機
多種類スパウトに対応する、
マルチ型スパウト充填機。

4セクション
半自動充填キャッパー

スパウトパック・キャップをセットするだけで、充填・キャップ締めを自動で行います。
2セクション
手動充填キャッパー

スパウトパックとキャップをセットし、ホルダーの左右移動を手動で行うことで充填・キャップ締めが1人で簡単にできます。

販売までのサポート

スパウトピラーはボトルや缶に比べて環境・廃棄処理問題に配慮された容器で生活者が環境問題に貢献できるゴミ削減の必須アイテムです。

OSHIO独自のノウハウで企画から製品完成までお手伝い致します。

サンプルから、委託充填、テスト販売まで対応できますので、是非一度お試しください。

OEM(委託充填)承ります!

高温殺菌システムの一例

ボタン一つでガイドレス走行可能!(磁気テープ不要) 省人・省力化をご提案

100kgタイプ
1tタイプ

特長

● 記憶させた領域内で記憶させたルートを、タブレット一つで遠隔操作で動かすことができます。

● 最大20件のルートを記憶させることができます。

● センサーによって自由なコース設定を行うため、従来の磁気テープガイドは不要です。

● ボタン一つで100kgまで積載運行が可能です。

● センサーで人やものに接触防止し、安全性が高いです。

● 1tタイプが近日発売予定です。

システム構成イメージ

● 複数のS-CARTを動かすことができます。

● S-CART間のコースデータは共有可能です。

● 相互のS-CARTの経路が重なった場合は、S-CARTが自立的に回避系路を検索します。

● お客様のニーズに合わせてオプション製作もできます。

例1)エレベーターとの連動(S-CARTがエレベーターと連携して移動する階を指示し、目的地まで走行。)

例2)シートシャッターとの連動(S-CARTがシャッターと連動して開閉指示、目的地まで走行。)

タブレットで運用

● タブレット上のアプリケーション「S-CART」で簡単操作。

● Wi-Fi通信網を利用する事で広範囲での遠隔操作に対応。

● 限られた場所での使用ではBluetooth通信によりS-CART本体とタブレットのみで直接操作も可能。

単体運用例

オプション

●コンベアセット

S-CARTにコンベアを設置。
荷物を受け取り後、自動で発進。

●リフト

S-CARTにリフトを設置。
所定の場所でリフトをアップ・ダウンします。

●牽引

S-CARTに牽引装置を設置。
所定の場所まで運搬します。

短納期、低価格、組立・分解が簡単で、お客様自身で組立できるキット式です。

SS-CB-2000F

前処理・加工ゾーンに適した
食品工業用無菌化対応機器。

特  長

■ 短納期
受注後1週間で納品出来ます。

■ 低価格
安価型です。従来のエコノミカルクリーンブースに比べ、約30%コストダウンしました。(当社比)

■ キット式
2名で作業した場合、組立時間は15分以内で完成します。

■ クリーンルーム現場でも活躍
クリーンルーム 現場での配管作業等にも最適なクリーンブース。

組立キット

部品点数を最小限に抑えたキットです。(フィルターユニット、フレーム、ビニールカーテン、蝶ネジ)

フレーム組立

柱と一体の三角補強板に梁をのせ、蝶ネジで固定します。

ビニールカーテン取付

ビニールカーテンはファスナーを開け、フィルターユニットの開口部を合わせて、上から被わせます。

寸法図

形式MD(H)
SS-CB-1200F1200900(2135)
SS-CB-1800F18001200(2155)
SS-CB-2000F20001800(2155)
SS-CB-2500F25002000(2185)

単位(mm)

形式 SS-CB-1200F SS-CB-1800F SS-CB-2000F SS-CB-2500F
清浄度 ISO-6(クラス1000)
風量(m3/min) 約3 約5 約10 約15
フィルターユニット MAC-IIA-30 MAC-IIA-50 MAC-IIA-100 MAC-IIA-150
循環回数(回/時) 約83 約69 約83 約90
電源 AC100V1Φ50[60]Hz
消費電力 28[36] 43[46] 98[114] 150[160]
重量(kg) 約41 約50 約59 約100
構造:フレーム 31鋼板製角パイプ焼付塗装 40鋼板製角パイプ焼付塗装
その他 周囲/天井:帯電防止ビニールカーテン t2.0
電源コード(5m、プラグ2PE付)、出入口指示シール銘板付

※消費電力[ ]は60Hzです。

開発コンセプト

スパウト製品はクリーンルームで取り付けしております。

スポーツ飲料などでお馴染みのスパウトパック。
既存の飲料ボトルや缶に比べて
環境問題、 廃棄処理問題に十分配慮された『地球にやさしい』容器です。

用途

食品

練りごまピューレたれスープ
おろしわさび甘酒海苔佃煮ぽん酢
調理みそ(酢みそ等)ジュースジャムつゆ
醤油ガムシロップソース
サラダ油

非食品

洗剤殺虫剤切り花用液剤ワックス
化粧水

押尾だけのメリット

  • 豊富なスパウトレパートリー
    Φ32㎜、 Φ21㎜、 Φ18㎜、 Φ16㎜、 Φ12㎜、 Φ9㎜、 Φ8㎜
    逆止弁・ガスバリア機能付き、レトルト対応、乳等省令2群適合など。
  • サンプル作成など、テスト販売のお手伝い
  • スパウトパック、スパウト充填機、熱殺菌・冷却システムをトータルコーディネート
  • 委託充填(OEM)も承ります
  • 業界トップクラスのクリーンルームで生産
クラス1,000相当のクリーンルーム

天井と生産機の天板にHEPAフィルターを設置

製品を梱包する内袋をシールする事でクリーン度を保持

AGVによる自動搬送

規格袋

〈規格100ml〉透明バリア
サイズ:100×127(28)
材 質:透明蒸着PET12//NY15//LL100
入 数:500枚(中口スパウト Φ16)

〈規格120ml〉透明バリア
サイズ:100×160(29)
材 質:透明蒸着PET12//NY15//LL100
入 数:1000枚(小口スパウト Φ9)

〈規格200ml〉透明バリア
サイズ:110×180(33)
材 質:透明蒸着PET12//NY15//LL130
入 数:800枚(小口スパウト Φ9)
(ヒンジキャップは入数未定)

〈規格400ml〉透明バリア
サイズ:120×220(34)
材 質:透明蒸着PET12//NY15//LL130
入 数:700枚(小口スパウト Φ9)
(ヒンジキャップは入数未定)

〈規格5L〉バリア
サイズ:270×320(70)
材 質:バリア NY18//LL120
入 数:50枚 (特大口 Φ32)

〈規格180ml〉レトルト殺菌対応
サイズ:120×200
材 質:PET12//AL7//NY15//CPP80
入 数:450枚(中口 Φ16)
    800枚(小口 Φ10)

〈規格1L〉レトルト殺菌対応
サイズ:160×290(41)
材 質:PET12//AL7//NY15//CPP100
入 数:200枚(大口 Φ21)
    250枚(中口 Φ16)

〈規格900ml〉乳等省令2群適合
サイズ:150×240(41)
材 質:PET12//AL7//NY15//LL100
入 数:200枚(大口 Φ21)

スパウトピラー

スパウトバッグ

※仕様は変更することがあります

センタースパウト

センタースパウト

コーナースパウト

コーナースパウト

スパウトピラー

スパウトピラー

ラインナップに規格袋を加えました。

スパウトピラー

スパウトバッグ

スパウトバッグ
スパウトバッグ

スマートタイプ

スマートタイプ

スパウト

特大口 (BIBのコックが使用できます。) Φ32mm
特大口
(BIBのコックが使用できます。)
Φ32mm
大口 Φ21mm
大口
Φ21mm
 中口18
中口18
Φ18mm
中口16 Φ16mm
中口16
Φ16mm

小口12
小口12
Φ12mm

小口9
小口9
Φ9mm

小口8
小口8
Φ8mm

9mmラージキャップ
9mmラージキャップ
Φ9mm

レトルト殺菌対応スパウト

(耐熱温度:130°Cまで)

大口21 Φ21mm
大口21
Φ21mm

中口16 Φ16mm
中口16
Φ16mm

小口10 Φ10mm
小口10
Φ10mm

乳等省令2群対応スパウト

発酵乳・乳酸菌飲料・乳飲料・液体ミルクに対応

大口21 Φ21mm
大口21
Φ21mm

中口16 Φ16mm
中口16
Φ16mm
小口9 Φ9mm
小口9
Φ9mm

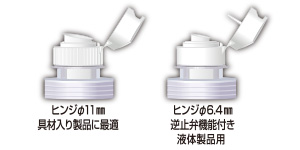

ヒンジ付きスパウト

ヒンジ11 (具材入り製品に最適) Φ11mm
ヒンジ11
(具材入り製品に最適)
Φ11mm

ヒンジ6.4 (逆止弁機能付き/液体製品用) Φ6.4mm
ヒンジ6.4
(逆止弁機能付き/液体製品用)
Φ6.4mm

※サイズは本体のサイズです。 本体内径×高さ(mm)の順で表記しています。

スパウト取付事業

スパウト取付け事業受託開始致しました。
お手持ちの袋にも、各種スパウトをお取付けすることが出来ます。

スパウトパック充填機

スパウトパック充填機
スパウトパック充填機

小ロット用~大ロット用、2液充填タイプ、固形物投入タイプ、粉末タイプ、 ガス置換装置取付タイプなど豊富に取り揃えています。

  • パウチ供給、スパウト取付、充填、キャッピングを全自動化
    →コストダウン実現
  • あらゆるパウチをスパウトパック化(スタンディング、ガゼット、三方袋等)
    →多品種少量生産にも対応
  • 省スペース設計
    →工場スペースの有効活用

※手動機、半自動機も取り揃えております。

実績紹介

甘酒
甘酒
飲料

はちみつ
はちみつ
食品

飲料

甘酒
甘酒
ジュース
ジュース
ゼリー飲料
ゼリー飲料
冷凍ジュース
	水素水
水素水

豆乳
豆乳

ヨーグルト
ヨーグルト

調味料

塩こうじ・醤油こうじ

おろしわさび
おろしわさび
ねりごま
ねりごま
ドレッシング
ドレッシング
ジュレ
ジュレ

焼肉のたれ
焼肉のたれ

調理用たれ
調理用たれ
ソース
ソース
甘味料
甘味料

調理みそ・その他食品

田楽みそ
田楽みそ
だし入りみそ
だし入りみそ

酢みそ
酢みそ
鍋の素
鍋の素

生みそ
生みそ

ゆずみそ
ゆずみそ
もろみみそ
もろみみそ

みそマヨ
みそマヨ

調理みそ各種
調理みそ各種

塩ラーメンの素
塩ラーメンの素
ドライ納豆
ドライ納豆

生チョコソース
生チョコソース

非食品

トリートメント
トリートメント
ローション
ローション

凍結防止・融氷雪剤
凍結防止・融氷雪剤
洗顔フォーム
洗顔フォーム
ヘアケア商品
ヘアケア商品

業務用

ジャム
ジャム
肉料理用スパイス
肉料理用スパイス

だししょうゆ
だししょうゆ
豆乳
豆乳
練乳
練乳

開発コンセプト

正面
ガラスビンの様に美しい形状
背面
サイド部をシュリンクで後ろに止めることで ピラー(支柱)、シール面が隠れ、 スマートな形態に!

高級感のあるガラスビンの外観をスパウトパウチで実現。

スマートタイプとは300ml中口スパウトピラーの両サイド部分を専用フィルムでシュリンクし、後ろにまわす事で、ガラスビンのスマートさと、スパウトピラーの自立性、軽量化、絞り出し易さを同時に実現した容器です。

用途例

食品

醤油みりんごま油
ドレッシングソースフルーツソース
飲料液体調味料

非食品

ヘアオイルヘアジェルカーワックス
工作用粘土

特長1(対ガラスビン)

  1. 軽量化する事で、優れた取り扱い性
  2. 同じ形状で、多くの充填物を充填可能
  3. アルミ包材を使用することで、高い遮光性
  4. 印刷面が広く、PR性が高い
  5. 廃棄時の減容化

特長2(対パウチ)

  1. サイド部分をシュリンクで後ろにまわすことでスマートな形状を実現
  2. 両サイドにピラー(支柱)が付いており、ビンと同等の高い自立性
  3. スマートかつ中折れしない為、優れた使用性

仕様

品名スマートタイプ
材質構成OPP25//NY15//透明蒸着PET12//LL80
殺菌条件85℃のホットパック
口径中口(Φ16)
品名スマートタイプ用シュリンク
寸法55×57mm
材質PS(専用グレード)

鮮度保持フレキシブルパッケージ

スパウト製品はクリーンルームで取り付けしております。

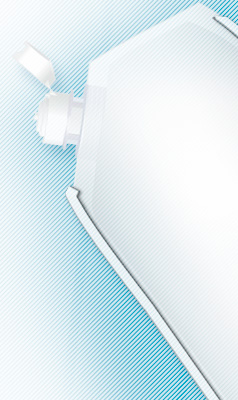

逆止弁

特殊弁によりエアバックを防止し中身の鮮度を保持します。

  1. エアバック防止
  2. 酸化抑制
  3. 鮮度保持

ヒンジ付きキャップ プルトップ

  • 片手で開け閉めができる。
  • 液切れがよく、液だまりが少ないのでキャップ周辺が汚れづらい。
  • いたずら防止機能としてプルトップを採用。

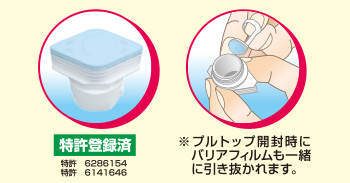

バリアスパウト

スパウトの底にバリアフィルムを貼り、ガスバリア性を向上。

用途

食品

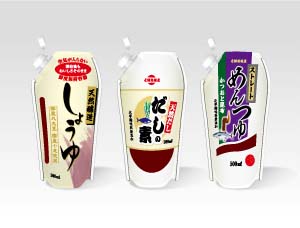

しょうゆめんつゆコ-ヒーミルク
本みりんレモン果汁サラダ油
有機赤ワイン日本酒液体だしの素

非食品

  • 無添加化粧水

※用途に応じて様々な口径をご用意しております。

人との共存可能なロボットで省人・省力化・合理化設備をご提案

CR-35ia

協働ロボット導入による自動化の効果

● これまでのロボット運用に必要であった動作領域を囲った安全防護が不要です。

● 人とロボットが協働して、ピッキング、ラベリング、ケーシング等の様々な作業ができます。

● ティーチングが容易で、人手に換わるパレタイジング作業などにも適しています。

● 協働エリア侵入時にはロボットは速度低下します。

● 天吊りや壁掛け設置が可能で、床面スペースを有効に活用できます。

● 国際安全規格ISO10218-1適合の安全認証取得済です。

システム例

●ティーチングペンダント

●タッチパネル

従来のティーチングペンダントを使用せず、タッチパネル上でワンタッチで操作できます。
技術者不要でパートの方でも運用できます。


●協働ロボット

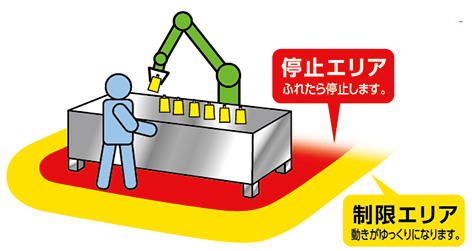

仮想エリアセンサーにより、安全柵を必要としないため、人とロボットが一緒に作業することができます。
作業者がいる製造工程にも小型サイズを活かして密集して配置させることが可能です。

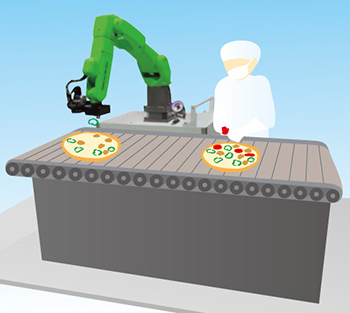

具材のトッピング

新技術により低コスト化かつ小型化を実現

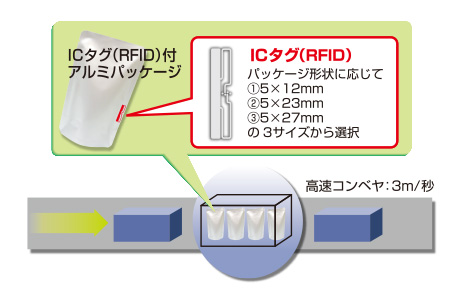

ICタグ(RFID)付アルミパッケージ

特長

  • 新技術により大幅なコストダウンかつ小型化を同時に実現(特許取得済み)
  • パッケージ自体をアンテナとして利用することが出来、それにより通信距離を大幅に向上
  • パッケージの外観を損なうことなく取付が可能
  • 非接触で外箱から一括検品が可能

活用シーン

  • 製品のトレーサビリティ
    流通経路のトレースが可能

  • 製品の入出庫管理や棚卸し
    細かな流通管理や棚卸しの時間短縮が可能

協力会社 株式会社ファイン・ラベル

当製品は、中小企業新事業活動促進法に基づき、異分野連携新事業分野開拓計画(新連携)として国の認定を受けた事業計画(『多層材の金属層をアンテナにしたICタグ付パッケージの開発・事業化』)によって開発した製品です。

簡単プログラムでロボットをフル活用!省人・省力化・合理化設備をご提案

ロボット導入による自動化の効果

●周辺機器(整列機・専用治具)・作業人員が削減できる。

●長時間無人運転が実現可能で品質が安定する。

●システム改造も、ソフト・ハンドの変更により安価に対応。

●熟練を要する作業がセンサー付きロボットに置き換えられる。

●小スペースでも自動化が可能に。

●簡単プログラムにより専門知識不要です。

ピッキング

2~3名相当の仕事量を
こなします。
ロボットの洗浄が可能です。

<ーーーーーーー>

食品ロボット
M-430 i Aシリーズ

ラベリング

ビジョンセンサー付きのため、厚みの薄い商品にも

対応可能です。

<ーーーーーーー>

M-200 i D

ケーシング

商品や箱形状に合わせて
数種の投入パターンが
設定できます。

<ーーーーーーー>

M-200 i D

システム例

■ 食材トッピング自動化

・コンベヤ上の具材をビジョンセンサーで確認し、毎回決まった位置に供給します。

・ロボットが簡単に移動できるので、いろいろな作業場で兼用させられます。

【利用例】ピザ具材トッピング、弁当盛付け食品トレーへの整列投入など


■ 液体トッピング自動化

・クリームやフルーツソースをディスペンサーで充填します。ディスペンサーノズルをロボットハンドに組み付けることで、自在に一定のトッピングが可能となりました。

・生産ラインにおいて、ベルトコンベヤ上に流れてくる状態をビジョンセンサーで認識し、位置や方向を合わせて充填します。

・ロボットハンドを交換し、設定済みの動作ソフトを呼び出すことで他の作業への切替えも可能です。

【利用例】チョコクリーム(ケーキ)、フルーツソースやシロップ(デザート)、トマトソース(ピザ)、ソースやマヨネーズ(弁当)など


■ 充填・キャッピング自動化

・治具にセット済みの袋をレーザーセンサーで確認し、充填機へ自動セット~充填~自動取出し~キャップ締め~排出までを全て自動で行います。

・安価な半自動機とロボットの組合せで簡単・省スペース・安価な自動化を実現しました。

【利用例】充填機、打栓機、カップシール機、袋シール機、ラベラー、印字装置、
その他、ご相談ください。

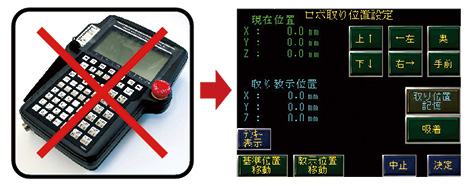

■ ティーチングペンダント

■ タッチパネル

従来のティーチングペンダントを使用せず、タッチパネル上でワンタッチで操作できます。

技術者不要でパートの方でも運用できます。

作業改善例

■ 導入前…袋包装した製品を作業者にて箱詰め・パレット積み

■ 導入後…袋詰めした製品をロボットにて箱詰め・パレタイジング

特長

高速・連続稼動性

・毎分120回の高速搬送と24時間連続稼動。

清潔アーム

・日常の殺菌洗浄に用いる酸・アルカリ洗浄液に耐える。

素材と表面処理

・汚れの付着し難い滑らかなアーム表面。
・防塵防水性能:IP67 ダブルシール構造を採用。
・手首部は無給油構造。
・ケーブルの露出のない完全中空アーム構造。

M-430 i Aシリーズ

220℃加熱調理から-20℃の冷凍流通対応!

耐熱耐寒C-PET容器

耐熱性220℃

スチームオーブンを使用し、“焦げ目をつける”など加熱調理する容器として使用可能です。

※内容物・設備・温度条件等によって異なりますので必ず事前テストをお願いします。
※直火はご遠慮ください。

耐寒衝撃性-20℃

冷凍流通も可能です。専用トップシール材でガス置換包装も出来ます!

電子レンジ

解凍→温めが出来ます!PET樹脂ですので優れた保香機能を持っています!

バリア性

レトルト処理のような熱水殺菌処理において、代表的なバリア素材に比べ同等以上のバリア性を持っています!!

環境にやさしい素材

燃焼発熱量が小さく、リサイクルにも適しており取扱い易いプラスチックです!

用途例

食品

  • グラタン
  • 焼き菓子
  • タルト等

規格表

C-PET 66 Φ 60cc

外径:65.6 Φ
容量:60cc
高さ:22H
入数:2,500枚
色:アイボリー、茶

66 Φ 半球ドーム蓋 (PET)

外径: 66 Φ
高さ: 18H
入数: 2,000枚
色: アイボリー、茶

C-PET 128 Φ 350cc

外径: 128 Φ
容量: 350cc
高さ: 35H
入数: 900枚
色: アイボリー、茶

128 Φ 飾り蓋 (PP)

外径: 128 Φ
高さ: 20H
入数: 900枚
色: アイボリー、茶

C-PET 88 Φ 185cc

外径: 88 Φ
容量: 185cc
高さ: 47H
入数: 2,000枚
色: アイボリー、茶

HFC 88 Φ 蓋 (OPS)

外径: 93 Φ
高さ: 20H
入数: 2,000枚
色: アイボリー、茶

C-PET 96 Φ 180cc

外径: 96 Φ
容量: 180cc
高さ: 35H
入数: 2,000枚
色: アイボリー、茶

HFC 96 Φ 蓋(OPS)
FC 96M(PET)

外径: 100 Φ
高さ: 20H
入数: 2,000枚
色: アイボリー、茶

製造元 吉村化成株式会社

瞬時に設置、瞬時に移動簡単操作で様々な面へのラベリングが可能

特長

自在ヘッドにより様々な面にラベリング!

●製品の様々な面へのラベリングが可能です。

●FUNUC社パラレルリンクロボットM-1iaを移動式架台に搭載することにより 設置ラインの変更が可能です。

●専用タッチパネル採用で新製品入力や位置修正が簡単に行えます。

■ ビジョンセンサー(オプション)で更に用途が広がります

ビジョンセンサーを装備すると

・コンベアー上で位置修正が不可能な商品にラベリング可能。

・ビジュアルトラッキング機能によりコンベアーを止める事無く、定位置にラベリングが可能になります。

参考寸法図

仕様

用途製品の天面、側面、斜面、角面へのラベル貼付け
能力MAX 50枚/分
可搬重量0.5kg ツール重量含む
動作範囲直径280mm 高さ100mm
架台寸法750W × 1450L × 2400H
重量120kg 搬送コンベア含まず
主構成FUNUC M1ia ゲンコツロボット
ピッチメイカー(対象を等ピッチに分離)
ビジョンセンサー
移動式架台
5.7インチ、タッチパネル、専用簡易プログラム

高速画像処理で瞬時にピタッ!!と位置合わせ

▲画像1

●食品、化粧品、医薬品等の円形容器・ボトル用円周方向の位置合わせ装置。

●定位置へのラベル貼り付け及び印字作業の前工程に必須アイテムです。

●システム改造も、ソフト・ハンドの変更により安価に対応。

●熟練を要する作業がセンサー付きロボットに置き換えられる装置構成 および 特長

装置構成 および 特長

お客様のご要望にお応えしました!!

●既設ラインのコンベヤ上に設置するだけで、ラインに組み込めるよう設計しています。

●ボトル外周上や天面の印刷物をカメラで直接とらえて方向を合わせるので 煩雑なセンサー調整がなく、位置合わせ用マークのない製品でも対応が可能です。

●2本のサイドベルトが容器を挟み込み、瞬時に位置を合わせます(※画像1参照)

●画像読込み時及び位置合わせ時も、カップの流れを停止せずに連続的に処理するので高速ラインにも採用いただけます。

汎用性

即座に簡単セッティング!

●コンパクトな移動型フレーム構造により、必要な場所へ移動させコンベヤ上に設置するだけで即生産することが可能です

●サイドベルトの巾及び高さを合わせ、品種メモリーから画像を呼び出すだけ。多品種な生産にも部品交換無しで段替えが行えます。

●新品種追加の場合、カメラシステムは対象となる絵柄をマウスで囲うだけの簡単操作で対応できます。

メリット

省人化、高速化、さらに製品の信頼性もアップ

●コンベヤ上に流れてくる製品を瞬時に分離、位置を決め、画像検出、方向規制を行いますので、従来30~40本/分で2~3名を必要としていた作業を0名に省力化することが可能になります。

●人手作業では位置合わせ精度に限界がありますが、本機の導入によりラベル貼り及び印字の位置ずれ不良が激減します。

●全ての流動品を画像確認しているので、万が一の異品種混入も見逃しません。

仕様

処理能力MAX 100本/分 ※対象ワークにより変動します
対象ワーク Φ 20~ Φ 110mm 全高H=30~180mm(特殊対応可能)
例:チルドカップ、缶詰、円形ボトル等
ユーティリティー 電源:AC100V(アース付コンセント)
エアー源:0.5MPa以上 ※ストッパー仕様時
機械寸法幅:572mm 奥行:570mm(流れ方向) 高さ:670mm

ビジョンセンサー付 回転位置合わせサーボラベラー LBR-1

▲ラベリング拡大図

瞬時に回転・貼付け ポップラベルにも対応。
異品種混入検査としても同時に効果を発揮!

特長

お客様のご要望にお応えしました!!

●90度方向変換機能がある為、 ラベルメーカーの違いによる右巻き、左巻きの 両方に対応が可能です。内巻き、外巻きの兼用も可能です。

●印刷物をカメラで直接とらえて位置合わせを行うので、煩雑なセンサー調整 が不要であり、位置合わせ用のマークが無い製品でも対応が可能です。

汎用性

即座に簡単セッティング!

●コンパクトな移動型フレーム構造により、必要な場所へ移動させ コンベヤ上に設置するだけです。

●サイドベルトの巾および高さを合わせ、品種メモリーから画像を呼び出すだけ。多品種生産にも簡単に段替えが行えます。

●新品種追加の場合、対象となる絵柄をマウスで囲うだけの簡単操作。 ラベルの取り位置および貼り付け位置も任意に設定できます。



メリット

省人化、高速化、さらに製品の信頼性もアップ

●コンベヤ上に流れてくる製品を瞬時に分離・回転位置決め・ラベル貼りを行いますので、従来30~40本/分で4~5名を必要としていたラベル貼り作業を0名に省力化します。

●全ての流動品を画像認識しているので、万が一の異品種混入も見逃しません。

寸法図

仕様

処理能力30~40本/分
対象ワークボトル:径  Φ 30~ Φ 80mm
    高さ 50~200mm
箱  :ベルト巾方向 20~190mm
    長さ 50~200mm
    高さ 200mm
※箱および異形ボトルの場合は回転位置合わせは行いません。
ラベル寸法ラベル寸法:巾10~50mm 長さ:20~50mm
ユーティリティー電源:AC100V 1.5KW
エアー源:0.5MPa 80NL/min
搭載機能
および動作方式
タッチパネル : デジタル5.7インチ モノクロ
メモリー   : 99品種記憶
ラベル剥離  : トラッキング式吸着移載
台紙巻取り : 剥離同期制御
ラベル貼り付け: 1軸サーボ式移載
その他    : コーナー貼り、垂直ポップラベル貼り
        ラベル90度方向変換機能
        横貼り/縦貼りは事前選定
オプションオプション自立型フレーム
パソコン(Windows)・・・設定時には必要です。
印字装置(ホットプリンター、サ-マルプリンター、IJP)
楕円ボトル・チューブボトル用整列ガイド(回転位置合わせ無し)

味噌容器として大活躍しているカップは、押尾産業が最も得意としている商品です。

カップ・蓋・トップシール
  • ガスバリア性に優れた規格カップです。
  • 300グラム~2キログラム、正角・長角・楕円・円型と用途に応じ、バラエティ-に富んだ品揃えをしております。
  • カップに合わせたトップシールや蓋も各種取り揃えております。
  • トップシールにガス抜きバルブの取付けも承っております。

用途例

食品

味噌わさび漬け
キムチ酒粕
豆板醤のりわさびもずく
氷など

全自動カップ充填機

規格表

1kg用

本体: MN 900 APB
サイズ: 116×116×93
容量: 1kg
材質: バリアペット
(フタ: MN 900 PET)

本体: SD 930 AP
サイズ: 126×126×90
容量 : 1kg
材質 : ペット
(フタ : SD 970 PET)

本体: SD 970 APB
サイズ: 126×126×94
容量: 1kg
材質: バリアペット
(フタ: SD 970 PET)

本体: LS 126-930
サイズ: 126×126×91.5
容量: 1kg
材質: PP/EVOH/PP
(フタ: SD 970 PET)

本体: LR130-960
サイズ: 130Φ×97
容量: 1kg
材質: PP/EVOH/PP
(フタ: M-1000-PET)

750g用

本体: LS116-800
サイズ: 116×116×86
容量: 750g
材質: PP/EVOH/PP
(フタ: MN 900 PET)

本体: MN 700 APB
サイズ: 116×116×86
容量: 750g
材質: バリアペット
(フタ: MN 900 PET)

本体: MN-720APB
サイズ: 116×116×91
容量: 750g
材質: バリアペット
(フタ: MN 900 PET)

本体: LS126-780
サイズ: 126×126×84
容量: 750g
材質: PP/EVOH/PP
(フタ: SD 970 PET)

本体: LR130-870
サイズ: 130Φ×86
容量: 750g
材質: PP/EVOH/PP
(フタ: M-1000-PET)

650g用

本体: VCS-116-715
サイズ: 116×116×86
容量: 650g
材質: PP/EVOH/PP
(フタ: MN-900-PET)

500g用

本体: NM 500 APB
サイズ: 105×105×82
容量: 500g
材質: バリアペット
(フタ: NM 500 フタ)

本体: SSK 500 APB
サイズ: 105×105×80
容量: 500g
材質: バリアペット
(フタ: SK 500 PET)

300g用

本体: SK 300 APB
サイズ: 105×105×58
容量: 300g
材質: バリアペット
(フタ: SK 500 PET)

1.2kg用

本体: SD 1200 AP
サイズ: 126×126×108
容量: 1.2kg
材質: ペット
(フタ: SD 970 PET)

1.5kg用

本体: MS 1500 AP
サイズ: 159×159×90
容量: 1.5kg
材質: ペット
(フタ: MS 1500 PET)

2kg用

本体: MS 2000 APB
サイズ: 176×176×92
容量: 2kg
材質: バリアペット
(フタ: MS 2000 PET)

本体: MS 2000 AP
サイズ: 176×176×92
容量: 2kg
材質: ペット
(フタ: MS 2000 PET)

その他

本体: OSトレー本体
サイズ: 104×68×28
容量: 80g
材質: ペット
(フタ: OSトレーフタ)

開閉フタ、かぶせフタ

  • 開閉が楽なイージーキャップは調理の手を止めずに、サッと素早くフタを開けることができます。
  • ペット材のフタよりも硬質で割れにくく、長くお使いいただけます。
  • 対応のカップとお使いいただくと、より一層用途の巾が広がります。

※この商品は インジェクションフタ正角 ヒンジ付 (深緑)です。商品により多少の差異がございます。

インジェクションフタ 正角1kg ヒンジ付

対応カップ: 正角1kg,750g,500g
サイズ: 130×130×13
ヘラ: 無
色: 深緑、透明

インジェクションフタ 正角1kg ヒンジ付

対応カップ: 正角1kg,750g
サイズ: 120×120×10
ヘラ: 無
色: 赤、深緑、こげ茶

インジェクションフタ 正角1kg ヒンジ無

対応カップ: 正角1kg,750g
サイズ: 120×120×10
ヘラ: 無
色: 赤、深緑、こげ茶

インジェクションフタ 正角500g ヒンジ無

対応カップ: 正角500g
サイズ: 107×107×10
ヘラ: 無
色: こげ茶

インジェクションフタ 正角500g ヒンジ付

対応カップ: 正角500g
サイズ: 105×105×10
ヘラ: 無
色: 赤、深緑、こげ茶

インジェクションフタ 正角500g ヒンジ無

対応カップ: 正角500g
サイズ: 105×105×10
ヘラ: 無
色: 赤、深緑、こげ茶

インジェクションフタ 長角500g ヒンジ付

対応カップ: 長角500g
サイズ: 92×120×10
ヘラ: 無
色: 透明

※サイズは、たて×よこ×高さ(mm)の順で表記しています。
※対応カップ、トップシール(アルミフタ材)等につきましては直接お問合わせください

ピロー袋は押尾産業の得意資材のひとつです。

ピロー袋
  • 内容物の形態、量目にかかわらず自動充填包装可能なため省資源化生産性に優れた経済的な理想のパッケージングです。
  • より優れたフィルム開発を独自のノウハウと最新情報収集能力で、どこよりも早くどこよりも安くを目指して取り組んでおります。

用途例

食品

うどんそばごま
ドライフルーツ味噌赤飯
油あげお菓子など

液体・粘体充填包装機

画像処理システム設計から現場調整まで完全フォロー!

超高速200万画素カメラ
容器口部検査
タッチパネル画面イメージ

特長

■最適な画像処理カメラ検査システムをご提案します。

●高い信頼性のある機器と安心のサポート体制。

●既存設備にも取付可能。

●目視検査に代わるカメラシステムにより生産ラインの合理化実現。

●多種多様なニーズに対応。

●バリデーション対応。

ゴム栓検査機(採用例)

検査システム導入事例

〈異物混入検査システム〉

近赤外線照明+モノクロカメラ

同色系のワカメの上にある毛髪異物も照明の工夫で検査が可能になります。

製品画像

白色照明+カラーカメラ

異物の色を抽出することで作業者が見落としがちな微細な異物も発見が可能です。

〈チューブ容器シール検査システム〉

紫外蛍光効果によりチューブと同色でも検査可能。
※液特性により異なります。

チューブ底の液漏れ検査

〈新技術 3次元センサシステム〉

3次元センサで得られた高さ情報を画像処理用画像に交換。従来のカメラでは印刷や製品の色ムラの影響を受けていましたが、3次元センサシステムを使うことにより、それまで不可能だった検査が可能になりました。

カートン箱へこみ

フリーズドライ製品の欠損

その他の検査システム例

●バーコード検査

●ラベル有無・位置ズレ検査

●内容物有無検査

●異品種検査

●液量検査

●キャップ検査

●異物検査

●形状検査

●噛み込み検査

●その他外観検査

新製品対応力、品種対応力を持った高精度自動充填 フードグレード新登場!!

特  長

  • スパウトパウチとボトルの兼用が可能で、簡単に品種切替ができる
    コンパクトな直線型追従式自動充装置です。

  • 交換部品無しで、新製品に即対応できるため、
    従来の充填機では発生していた交換部品の費用がかかりません。

  • 新開発ピッチメーカーにより、スクリュー、スターホイルを使用せずに
    どんな形状のスパウトパウチ・ボトルも定ピッチに切り出し、
    安定した搬送を行います。

  • 一度生産した製品は充填量、速度、ノズル追従条件等を120品種まで記憶します。

  • 高粘度サーボ充填機を搭載しているので、非常に高い充填精度を誇り、液体から高粘度まであらゆる粘度のものが充填可能です。

適用例

食品

しょうゆめんつゆドレッシング
焼肉のたれ味噌加工品ソース
フルーツソース

非食品

シャンプーリンス化粧水
乳液

新製品に抜群の対応力!!

  • 新しい容器にも柔軟に対応
  • スターホイル、搬送治具などの交換部品が不要

どんな容器でも!ピッチメーカーで一定切出し

標準仕様 ピッチメーカー
フードグレード仕様 ピッチメーカー

フードグレード 新登場!!

  • コンベヤ丸洗い
  • ホット充填対応が標準仕様に
  • 充填機 CIP洗浄(オプション)

食品関連のお客様にほしい機能が満載!

CIP洗浄(CIPカップ取付け画像)
フードグレード仕様 全体画像

仕   様

主仕様

充填量5~220ml、10~330ml、10~550ml、50~1100mlを選択
充填方式強制切り替えバルブ式ピストン充填方式
能力充填ノズル 2連 約20本/分(液質、ボトル形状により変動)
充填ノズル 4連 約40本/分(液質、ボトル形状により変動)
充填ノズル 6連 約60本/分(液質、ボトル形状により変動)
充填ノズル 8連 約80本/分(液質、ボトル形状により変動)
品種記憶数120品種

対応スパウト

スパウトサイズ大(Φ21)
中(Φ16)
小(Φ9)
押尾産業(株)取扱いスパウト
パウチ巾90~110mm (別途スパウトハンガーが必要)
パウチ高さ120~300mm

対応ボトル

ボトル形状丸、角、楕円
ボトル径Φ15mm~110mm
ボトル高さ60mm~400mm

ユーティリティー

電源AC200V 3相
エアー源エアー 0.5MPa以上

底が平らなガゼット袋

プラスワン(平底ガゼット袋)

特長

  • 平底により、自立性が大幅アップ
  • 平底により、軽量物でも倒れず安定し、ディスプレー効果アップ
  • スパウト付き、チャック付きも可能。

底麺の比較

用途例

食品

  • 味噌
  • フルーツシロップ漬
  • お菓子など

誘虫ランプで昆虫を集め吸引ファンで捕集。薬剤不使用のため、食品工業の防虫対策に有効。

バグキーパー
バグキーパーmini

荷受ゾーンに適した
食品工業用無菌化対応機器。

特  長

薬剤不使用
誘虫ランプと吸引ファンにより飛来侵入昆虫を捕集します。

安全性
殺虫剤等を使用しないため 、周辺環境や人、製品への薬剤汚染の影響がなく、安全性を確保されます。

美観を保つ
捕集バッグは内臓されているため、昆虫類は外から見えません。

省スペース
縦型のスリムな形状で設置スペースを最小限に抑えています。

移動が容易
キャスターベース付きで移動しやすいです。

バグキーパーmicro

バグキーパーmicroはバグキーパーシリーズの小型品で、壁面への取付に適しています。
この商品のみ捕虫バッグは処理が容易な使い捨てです。

仕様

形式 バグキーパー
(ABK-1902C)
バグキーパーmini
(ABK-1000C)
バグキーパーmicro
(ABK-650)
捕虫バッグ ポリエステル製ネット ポリエステル製ネット 不織布製ネット
処理風量(m3/min) 約2 約0.9 約0.6
電源 AC100V 1Φ 50/60Hz
設備電力(VA) 約200 約100 約40
重量(kg) 約45 約15 約6
捕虫ランプ 40W×1 20W×1 15W×1
構造 本体:鋼板製焼付塗装
付属品 交換用捕虫バッグ×3 交換用捕虫バッグ×3 交換用捕虫バッグ

※捕虫バッグは逆流防止用返し付

様々なサイズ・形状のスパウトを豊富に取り揃えています。

  • Φ8~Φ32、ヒンジ付き、逆止弁機能付きと用途に応じ、 バラエティーに富んだ品揃えをしております。
  • スパウト取付の委託業務も承っております。
    (お手持ちのパウチにスパウトを付けてみませんか)

ヒンジキャップ

ヒンジキャップ

片手で開け閉めができます。
液切れがよく、液だまりが少ないので
キャップ周辺が汚れづらいです。

プルトップ

プルトップ

改ざん防止はプルトップで保証しています。
特殊加工により、バリア性を付与した
スパウトもあります。

逆止弁

逆止弁

特殊弁によりエアバックを防止します。
酸化を抑え、中身の鮮度を保持します。

  1. 傾けると弁が開く。
  2. 起こすと弁が閉じる。エアバックしない。

スパウト

特大口
(BIBのコックが使用できます。)
Φ32mm
特大口
(BIBのコックが使用できます。)
Φ32mm

大口
Φ21mm
大口
Φ21mm

中口18
Φ18mm
中口18
Φ18mm

中口16
Φ16mm
中口16
Φ16mm

小口12
Φ12mm
小口12
Φ12mm
小口9
Φ9mm
小口8
Φ8mm

9mmラージキャップ
Φ9mm

レトルト殺菌対応スパウト

(耐熱温度:130°Cまで)

大口21
Φ21mm

中口16
Φ16mm

小口10
Φ10mm

乳等省令2群対応スパウト

発酵乳・乳酸菌飲料・乳飲料・液体ミルクに対応

大口21
Φ21mm

中口16
Φ16mm

小口9
Φ9mm

ヒンジ付きスパウト

ヒンジ11
(具材入り製品に最適)
Φ11mm

ヒンジ6.4
(逆止弁機能付き/液体製品用)
Φ6.4mm

※サイズは本体のサイズです。 本体内径×高さ(mm)の順で表記しています。

ガス発生製品用・芳香保護 新鮮で添加物のない食品を食卓へお届けする為に

ガス抜きバルブ
  • 現代のパッケージング技術のニーズに合った圧抜き一方弁です。
  • 本来コーヒーのパッケージ用に開発されたもので、コーヒー豆を完全な気密(酸素及び水)状態でパックすることができます。
  • この画期的な技術の開発により、数週間であったコーヒー豆の賞味期限を最低2年まで伸ばすことが可能になりました。

用途例

食品

  • 味噌
  • コーヒー
  • キムチ
  • チーズ
  • サワークラウトなど

味噌

味噌はスーパーなどの店頭に並んでいる状態でも、パッケージの中で熟成が進んでいるものもあります。
醗酵・熟成で味噌はおいしくなるのですが、厄介なことにこの時ガス(主にCO2)が発生します。

ガスを抜くだけであれば穴を開けるのみで良いと考えられますが、それは酸素が入り込み変色や風味劣化をおこしてしまいます。

ガス抜きし且つ酸素が逆流しないようにと開発されたのが、このガス抜きプラスチックバルブです。

バルブサイズ

直径:約23mm
厚さ:約3mm

ご注意

通気孔に味噌やたまりが付着しますと正常にガスが抜けなくなります。倒した状態での保管及び輸送はお避けください。

また上部を折り込みますと毛細管現象でたまりが上がってくるのでお止めください。

ガゼットバルブ付き
ホットメルトバルブ付き

コーヒー

少量の酸素であってもコーヒーの味が損なわれる原因となるため、パッケージから完全に酸素を抜く必要があります。
これは窒素や二酸化炭素を使ったガス置換及び/又は真空排気方法が通 常取られます。

バルブサイズ

直径:約23mm
厚さ:約3mm

その他の用途

キムチ、チーズ、サワークラウト等の発酵食品、電子レンジ等に使用できるバルブもあります。

出入口からの暖気侵入と冷気漏出を防止します。

特  長

  • 新方式気流による高い熱遮断効率
    • 暖気侵入を防止する吹き降ろし気流と、冷気漏出を防止する下部水平気流により、高い熱遮断効率(約75%*)が得られます。
      * 熱遮断効率 ~ 当社実験ルーム内での温度測定による。

  • ランニングコスト削減に寄与
    • 保冷庫空調負荷の低減と、霜取りなどのメンテナンスコストが削減できます。

  • 省電力
    • 当社独自開発の薄型直流ターボファンを搭載しています。
    • マイコン制御によりエアーカーテン吹出風速の多段変速制御が可能(夏/冬モード切替運転など)です。

  • 省スペース
    • 奥行き370mm の省スペース設計です。
    • メンテナンスは全て装置通過開口内側から可能ですので、断熱壁への埋込設置も可能です。
    • 標準開口(2200W×2600H)以外のサイズにも対応いたします 。

  • 移動が容易
    キャスターベース付きで移動しやすいです。

  • 推奨設置場所
    • 冷蔵倉庫入口(食品工場、低温物流倉庫等)
    • 集荷、荷捌倉庫入口(ドッグシェルターと併設)
    • 部屋間の温度差が大きい開口部(自動引戸と併設)
    • シートシャッター、オーバースライダー及び自動引戸等との自動連動運転が可能です。

寸法図(設置例)

仕様

型式ACH-22261C(標準機) ※他のサイズにも対応します。
処理風量(上部気流)約29m3 /min
処理風量(水平気流)約13m3 /min
構造ステンレス製(SUS304 製) 外側:ヘアーライン仕上げ
電気部品等の内部部品は除く。
(壁面埋込仕様は別途御打合せ)
電源AC200V 3Φ 50/60Hz
消費電力約400W
重量約180kg
備考連動信号により起動します(シャッター開放時ON信号にて起動)
制御盤内蔵(フタはネジ固定)
本装置は結露対策品ですが、凍結の無い条件、場所で御使用下さい。

深絞り包装は押尾産業の得意資材のひとつです。

深絞り
  • ハム・ソーセージ等で多く使用されていた深絞り包装は、今や多くの食品や各種方面 で活躍しております。
  • 内容物をコンパクトに包み込み、そのユニークな型状販売効果 を高めています。

用途例

食品

  • もち
  • ようかん
  • ハム
  • ソーセージ
  • バターなど

深絞り充填機

サッと適量を振り出せる特殊パッケージ(特許取得済

ふりふりパック

スタンディング袋の中に穴の開いた特殊フィルムを装着することで、中身を適量ずつ振り出せます。

  • 穴の大きさは中身に合わせたサイズに加工可能。
  • 中身が固まってしまうような粉、粒体でも袋の上からほぐして出せる。
  • ラミネートフィルム包材なので、酸素バリアや防湿性、遮光性など用途に合わせ、容易に設計可能。

用途例

食品

岩塩ごまふりかけ
粉末調味料スパイス・ハーブ柿の種等の菓子
…他、顆粒・粉体
採用例
イメージ
イメージ

電子レンジでそのまま加熱出来ます。

レンジ包材

スタンドタイプ

  • 自然に蒸気が抜けるので、電子レンジで簡単・安全調理が出来ます。
  • 蒸気口から余分な蒸気が抜け、蒸らし効果で加熱ムラなしのおいしい調理が出来ます。
  • トレーなしで機能しますので、ゴミが少なく、エコロジーな包材です。
  • スープやソースなど、水分の多いものに向いています。

用途例

食品

スープカレーパスタソース
おでん丼の具材シチュー等

※おかゆ、ぜんざい、おしるこ等は充分な試験が必要です。

蒸気抜きのしくみ

平袋タイプ

  • 自然に蒸気が抜けるので、電子レンジで簡単・安全調理が出来ます。
  • 蒸気弁から余分な蒸気が抜け、蒸らし効果で加熱ムラなしのおいしい調理が出来ます。
  • トレーなしで機能しますので、ゴミが少なく、エコロジーな包材です。

用途例

食品

白飯赤飯おこわ
シューマイおつまみ類固形物等

蒸気抜きのしくみ
