セル生産システム

1人で充填キャッピング 多品種少量生産に最適

特  長

■1人でスパウトパックを充填・キャッピングできる多品種少量生産に最適の半自動機です。8セクションのキャッピングはサーボモーター制御のため、トルク管理が可能です。

セル生産システム

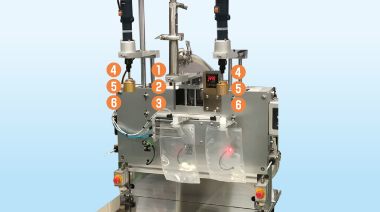

2セクションスパウト充填キャッパー

使い方

①ホルダーにスパウトパックを装着

②充填

③スパウトパックをキャッパー部へずらす

④キャップを置く

⑤キャッピング

⑥排出

セル生産システム

※①③④⑥手動 ②⑤自動

仕様

処理能力5〜10個/分(充填物及び充填量により異なる)
ノズル昇降エアーシリンダー
寸法W710×L510×H1655


セル生産システム

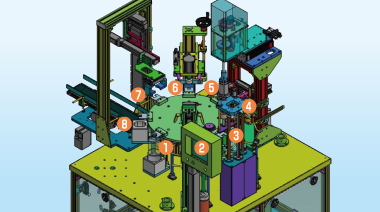

8セクションスパウト充填キャッパー

使い方

①スパウトパックまたはボトルと、キャップを供給するごとに機械始動。左周りにセクション移動

②充填①

③充填②

④窒素ガス充填

⑤キャッパー

⑥打栓

⑦排出

⑧空

セル生産システム

※①手動 ②③④⑤⑥⑦⑧自動

仕様

処理能力8~20個/分(充填物及び充填量により異なる)
ノズル昇降エアーシリンダー
キャッパーサーボモーター制御
脱気・排出エアーシリンダー式
寸法W1500×L1210×H1850

スパウト充填とボトル充填を兼用できるタイプもございます。


セル生産システム

ボトル用セル生産機

使い方

オペレーターは

①ボトルを置く

②キャップを仮じめ

の2作業のみ。

容器エアー洗浄、充填、中栓押込み、キャッピング、排出までの作業をオペレーター1人で行えます。チャックガイドにて容器をクランプ搬送するため、ターンテーブル方式のような容器の形状による交換部品が不要です。

仕様

処理能力8~20個/分(作業者、充填量により異なる)
容器洗浄エアブロー&バキューム式
ノズル昇降サーボモーター制御
打栓機エアーシリンダー式
キャッパーサーボモーター制御
排出サイドグリップ式
寸法W550×L1450×H1600

ご使用に適した充填機との組み合わせで、どんな液体にも対応可能です。
お手持ちの充填機とのドッキングもOKです。
