円形容器位置合わせ装置(サーボラベラー付き)

高速画像処理で瞬時にピタッ!!と位置合わせ

▲画像1

●食品、化粧品、医薬品等の円形容器・ボトル用円周方向の位置合わせ装置。

●定位置へのラベル貼り付け及び印字作業の前工程に必須アイテムです。

●システム改造も、ソフト・ハンドの変更により安価に対応。

●熟練を要する作業がセンサー付きロボットに置き換えられる装置構成 および 特長

装置構成 および 特長

お客様のご要望にお応えしました!!

●既設ラインのコンベヤ上に設置するだけで、ラインに組み込めるよう設計しています。

●ボトル外周上や天面の印刷物をカメラで直接とらえて方向を合わせるので 煩雑なセンサー調整がなく、位置合わせ用マークのない製品でも対応が可能です。

●2本のサイドベルトが容器を挟み込み、瞬時に位置を合わせます(※画像1参照)

●画像読込み時及び位置合わせ時も、カップの流れを停止せずに連続的に処理するので高速ラインにも採用いただけます。

汎用性

即座に簡単セッティング!

●コンパクトな移動型フレーム構造により、必要な場所へ移動させコンベヤ上に設置するだけで即生産することが可能です

●サイドベルトの巾及び高さを合わせ、品種メモリーから画像を呼び出すだけ。多品種な生産にも部品交換無しで段替えが行えます。

●新品種追加の場合、カメラシステムは対象となる絵柄をマウスで囲うだけの簡単操作で対応できます。

メリット

省人化、高速化、さらに製品の信頼性もアップ

●コンベヤ上に流れてくる製品を瞬時に分離、位置を決め、画像検出、方向規制を行いますので、従来30~40本/分で2~3名を必要としていた作業を0名に省力化することが可能になります。

●人手作業では位置合わせ精度に限界がありますが、本機の導入によりラベル貼り及び印字の位置ずれ不良が激減します。

●全ての流動品を画像確認しているので、万が一の異品種混入も見逃しません。

仕様

処理能力MAX 100本/分 ※対象ワークにより変動します
対象ワーク Φ 20~ Φ 110mm 全高H=30~180mm(特殊対応可能)
例:チルドカップ、缶詰、円形ボトル等
ユーティリティー 電源:AC100V(アース付コンセント)
エアー源:0.5MPa以上 ※ストッパー仕様時
機械寸法幅:572mm 奥行:570mm(流れ方向) 高さ:670mm

ビジョンセンサー付 回転位置合わせサーボラベラー LBR-1

▲ラベリング拡大図

瞬時に回転・貼付け ポップラベルにも対応。
異品種混入検査としても同時に効果を発揮!

特長

お客様のご要望にお応えしました!!

●90度方向変換機能がある為、 ラベルメーカーの違いによる右巻き、左巻きの 両方に対応が可能です。内巻き、外巻きの兼用も可能です。

●印刷物をカメラで直接とらえて位置合わせを行うので、煩雑なセンサー調整 が不要であり、位置合わせ用のマークが無い製品でも対応が可能です。

汎用性

即座に簡単セッティング!

●コンパクトな移動型フレーム構造により、必要な場所へ移動させ コンベヤ上に設置するだけです。

●サイドベルトの巾および高さを合わせ、品種メモリーから画像を呼び出すだけ。多品種生産にも簡単に段替えが行えます。

●新品種追加の場合、対象となる絵柄をマウスで囲うだけの簡単操作。 ラベルの取り位置および貼り付け位置も任意に設定できます。



メリット

省人化、高速化、さらに製品の信頼性もアップ

●コンベヤ上に流れてくる製品を瞬時に分離・回転位置決め・ラベル貼りを行いますので、従来30~40本/分で4~5名を必要としていたラベル貼り作業を0名に省力化します。

●全ての流動品を画像認識しているので、万が一の異品種混入も見逃しません。

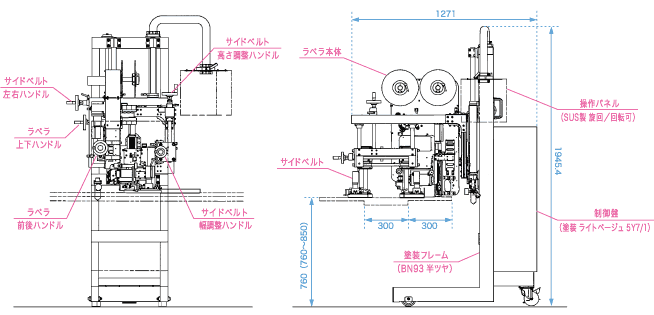

寸法図

仕様

処理能力30~40本/分
対象ワークボトル:径  Φ 30~ Φ 80mm
    高さ 50~200mm
箱  :ベルト巾方向 20~190mm
    長さ 50~200mm
    高さ 200mm
※箱および異形ボトルの場合は回転位置合わせは行いません。
ラベル寸法ラベル寸法:巾10~50mm 長さ:20~50mm
ユーティリティー電源:AC100V 1.5KW
エアー源:0.5MPa 80NL/min
搭載機能
および動作方式
タッチパネル : デジタル5.7インチ モノクロ
メモリー   : 99品種記憶
ラベル剥離  : トラッキング式吸着移載
台紙巻取り : 剥離同期制御
ラベル貼り付け: 1軸サーボ式移載
その他    : コーナー貼り、垂直ポップラベル貼り
        ラベル90度方向変換機能
        横貼り/縦貼りは事前選定
オプションオプション自立型フレーム
パソコン(Windows)・・・設定時には必要です。
印字装置(ホットプリンター、サ-マルプリンター、IJP)
楕円ボトル・チューブボトル用整列ガイド(回転位置合わせ無し)
